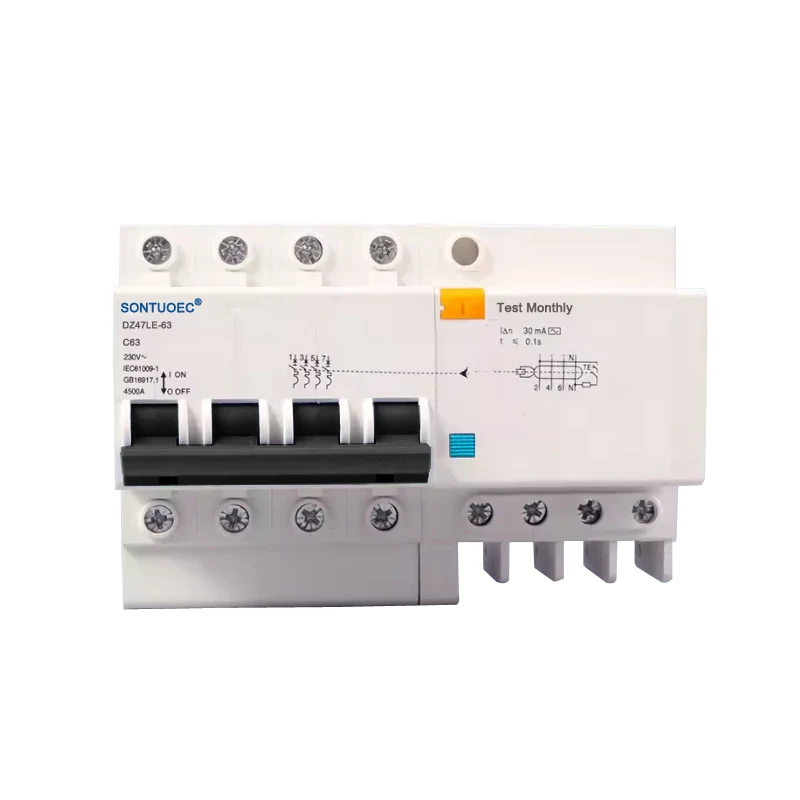

4P RCBO AC Type

Tîpa 4P RCBO AC qutkerek 4-polek e ku fonksiyonên parastina heyama mayî û parastina zêde-zêdeyê, bi taybetî ji bo çerxên guhêrbar (AC) hatî sêwirandin. Ew dikare bixweber dabînkirina elektrîkê qut bike dema ku heyama bermayî (ango herikîna leaksiyonê) di çerxê de were tespît kirin da ku pêşî li şewatên elektrîkê û qezayên şoka elektrîkê ya kesane bigire. Di heman demê de, ew di heman demê de fonksiyonek parastinê ya zêde jî heye ku dikare bixweber dabînkirina elektrîkê di bûyera bargiraniyek an kurt-kurteyek di çerxê de qut bike da ku ewlehiya dor û amûrê biparêze.

Cins:DZ47LE-63

Lêpirsînê bişînin

Danasîna hilberê

nav	Breaker Circuit Bermayî bi Parastina Zêdetir
taybetmendiyên	bargiraniya zêde / dorhêla kurt / parastina leaksiyonê
Pol No	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Şikandina Capacity	3kA,4.5KA,6KA
Nirxkirî Niha(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Hêza xebatê ya mayî ya binavkirî:	10mA,30mA,100mA,300mA,500mA
Voltaja binavkirî (V)	240/415v
lêkirinî	din cureyê hesinî
rêzan	IEC61009-1, GB16917-1
şehadet	CE

Prensîba operasyonê

Prensîba xebitandinê ya Tîpa AC 4P RCBO li ser bingeha vektorê ya herik û li ser prensîbên elektromagnetîkî ye. Dema ku herikîna di çerxa li ser têlên agirê (L) û sifir (N) de bi mezinatî ne wekhev bin, berhevoka vektorê ya herikên li milê bingehîn ê çerxa transformatorê ne sifir e, ku voltaja înduksîyonî di kulika aliyê duyemîn de çêdike. Ev voltaja vekêşandî li releya elektromagnetîk tê zêdekirin, herikînek heyecanê çêdike ku hêzek demagnetîzasyona berevajî diafirîne. Gava ku guheztina xeletiyê digihîje nirxa niha ya xebitandinê ya RCBO, ev hêza demanjenker a berevajî dê bibe sedem ku armature di hundurê releya elektromagnetîk de ji nîrê veqete, mekanîzmaya xebitandinê bişoxilîne da ku tevbigere û çerxa nihaya xeletiyê qut bike.

DZ47LE-63 rêzika elektronîkî ya parastinê ya şikestina erda elektronîkî ji bo çerxa niştecîh a yek qonaxê ya AC 50Hz / 60Hz, voltaja binavkirî 230V, û rêjeya rêjeya 6A ~ 63A maqûl e; 400V ji bo sê qonaxa AC 50Hz / 60Hz. Ew dikare bargiraniya forma dorpêçê û dorhêla kurt biparêze. Ev hilber xwedan avantajên qebareya piçûk, kapasîteya şikestinê ya bilind, têla zindî û xeta sifir di heman demê de qut dibin, di heman demê de mirov ji şoka lewaziya elektrîkê di doza têla agir û xeta sifir a berevajî ve girêdayî diparêze.

Ew li gorî standarda IEC61009-1, GB16917.1 pêk tê.

Taybetî:

1) Li dijî şoka elektrîkê, xeletiya erdê, heyama leaksiyonê parastinê peyda dike;

2) Li dijî bargiran, kurt-circuit û zêde-voltaja parastinê peyda dike;

3). Hêjmara piçûk, kapasîteya şikandina bilind; têl zindî û xeta sifir di heman demê de qut dibin;

4). Mezinahî û giraniya piçûk, sazkirin û girêdana hêsan, performansa bilind û domdar

5). Li dijî têkçûna xebitandinê ya ku ji ber voltaja tavilê û heyama tavilê çêdibe peyda bikin.

Taybetmendî & Feydeyên

Parastina pir-fonksîyonel: Tîpa 4P RCBO AC parastina bermayiya niha û parastina zêdebarî hev dike da ku parastina berfireh ji bo çerx û amûran peyda bike.

Hesasiya bilind: Parastina pir hesas li dijî serîlêdana ji nişka ve an bilindbûna hêdî ya tîrêjê AC ya sinusoidal a mayî veqetandinê misoger dike.

Berfirehiya serîlêdanê: Ji bo dorhêlên AC-ê di pergalên belavkirina hêza navxweyî, pîşesazî û bazirganî de, nemaze ji bo têlên yek-agir-yek-sifir.

Sazkirin û domandin hêsan: sêwirana avahîsaziya maqûl, sazkirinê hêsan, û di heman demê de pêkanîna lênihêrîn û sererastkirinê hêsan e.

Senaryoyên Serlêdanê

Tîpa 4P RCBO AC bi berfirehî ji bo parastina dorhêla AC li mal, nivîsgeh, avahiyên bazirganî û dezgehên pîşesaziyê de tê bikar anîn. Ew bi taybetî ji bo serîlêdanên ku hewceyê parastina hem têlên Fire û hem jî Zero ye, wek şebekeyên ronahiyê, çerxên soket û parastina alavên wekî motorê maqûl e.

4P RCBO AC Type
