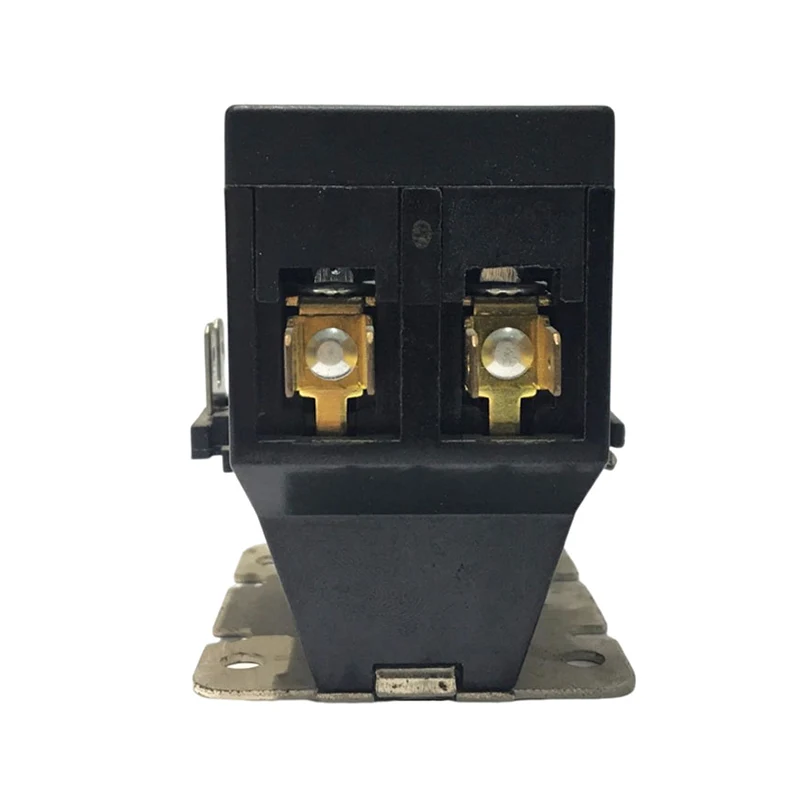

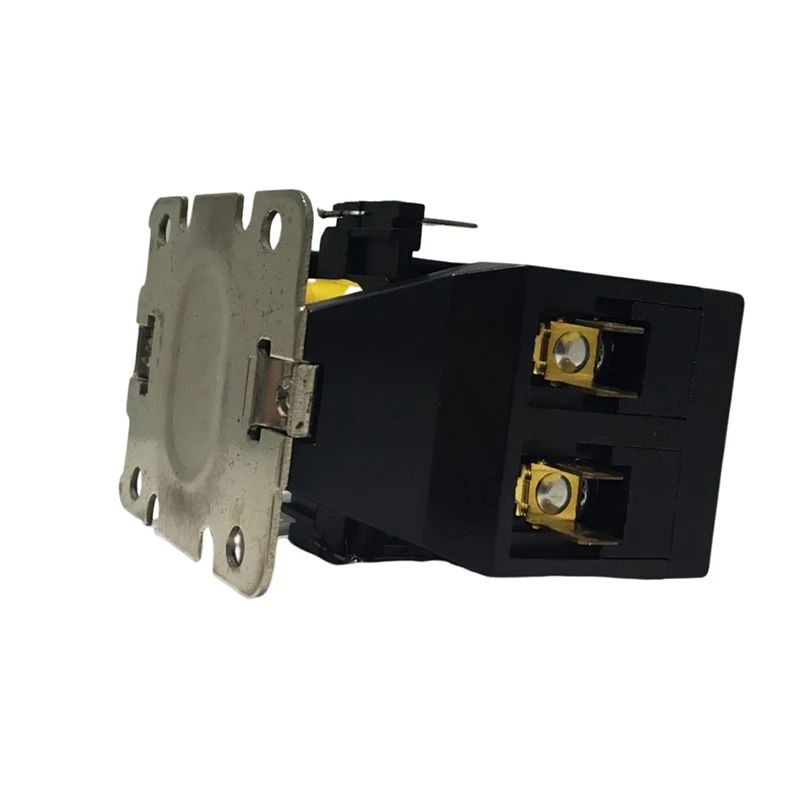

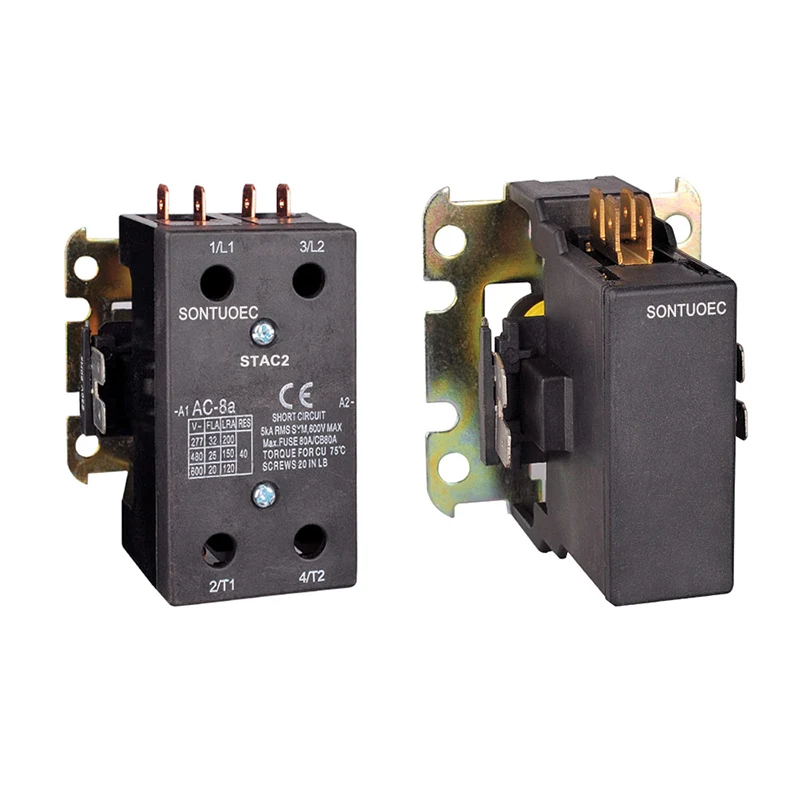

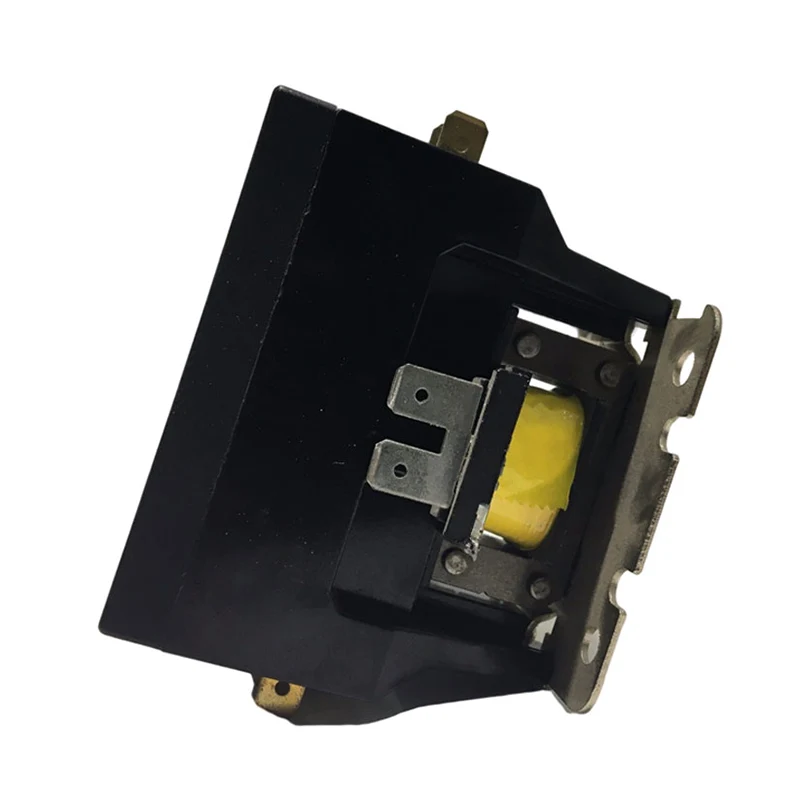

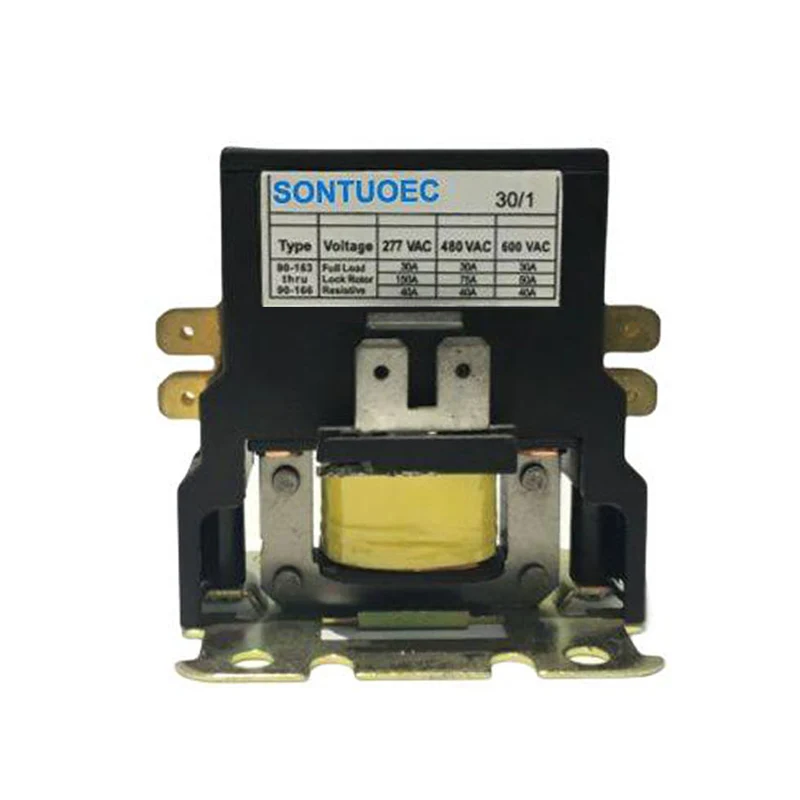

Têkiliyên AC Conditions AC Contactive Armanc Têkeve Têkiliya AC ji bo karanîna di sarincokê, hewayê de, û systensên germkirina elektrîkê têne çêkirin. Têkiliyên hêzê bi têkiliyên bilez an termînalên lezgîn ên bi girêdanên bilez re têne çêkirin
Modelê NO | Barê tevahî | Ampên Respeser (A) | Pole No. | Voltage Coil ( V) | Voltaja line (V) | Max Hp | - | |
Amps (a) | 50 / 60Hz | Woltî (V) | Azeb Dem | Sê Dem | ||||
CJX9-20 / 1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20 / 1.5 | 1.5 | |||||||
CJX9-20 / 2 | 2 | |||||||
CJX9-20 / 3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20 / 4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25 / 1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25/2 | 2 | |||||||
CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25 / 4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30 / 2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30 / 3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 4 | 4 | |||||||
CJX9-40 / 2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40 / 3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40 / 4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50 / 2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50 / 3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50 / 4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60 / 2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60 / 3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60 / 4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75 / 2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75 / 3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75 / 4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90 / 4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Materyona izolating |
Bloka têkiliyê û kargêrê kalîteya bilind in Resin Thermosetting Cleektrîkî |
Rêza germahiyê |
-40 ° F heta 150 ° F; -5- 40 |
Jiyana Mekanîkî (bê barkirin) |
Li gorî taybetmendiyên UL û Ari standard tevdigere |
Life Electricl |
Li gorî taybetmendiyên UL û Ari tevdigere Rêzan |
Giraniya (nêzikî) |
9.25 oz |
Frekansa Coils |
50 / 60Hz |
Insulasyona Coil |
Class B (130ºC) |
Xelasî |
Girêdana zextê û duqat 1/4 q.c |
Bikaranîn |
85% ji Koltage Kevneşopî ya Nominal; 110% herî ewledar bikaranîn |
Cycle erka |
Bêbirrînî |
Awayî:
Pergala elektromagnetic: pêkve pêkhatên wekî coils, cores, hwd.
Pergala Têkilî: Têkiliya têkiliya sereke û têkiliyek arîkar pêk tîne. Têkiliya bingehîn ji bo pêkanîna pergala hewayê ya hewayê tête bikar anîn, dema ku pêwendiya alîkar ji bo pejirandina veguhestinê û nerîna nîşana kontrolê tête bikar anîn.
Amûrek hilweşandina arc: Dema ku têkilî hatî veqetandin ji bo parastina têkiliyê ji zirarê ve hatî çêkirin.
Amûrên belavkirinê û germbûnê: Ji bo parastina pêkhateyên navxweyî ji hawîrdora derve û fonksiyona belavkirina germê ya pêwîst bikar anîn.
Pisporî: Ji bo pergalên hewayê ji bo pêkanîna hewcedariyên pergalên hewayê yên ji bo kontrola elektrîkê tê sêwirandin.
Reliability: Pergala têkiliyê ji materyalên bilind-kalîteyê bi kirrûbirra elektrîkê ya baş û berxwedana bertek nîşan dide da ku operasyona domdar a demdirêj peyda bike.
Ewlehî: Bi amûrên şewitandinê yên arc ên bêkêmasî, bi bandorkirina zirara arcê ya têkiliyan û hawîrdora derdorê.
Tevahî: lihevhatî bi cûrbecûr pergalên hewayî û pergalên kontrola elektrîkê, ji bo sazkirin û komîsyonê hêsan e.
Gava ku cotê têkiliya AC a Air Condition Air energized e, Keça hesinî dibe magnetic û balê dikişîne ser pergala pêwendiyê ji nêz ve, bi vî rengî pergala hewayê ya hewayê bi çavkaniya hêzê ve girêdayî ye. Gava ku Keçikê ji nû ve tê de ye, dê sîstema xwe winda bike û pergala têkiliyê ji hêla çalakiya biharê ve were veqetandin, bi vî rengî pergala hewayê ya hewayê ji çavkaniya hêzê veqetîne. Bi vî rengî, pêwendîn dikare kontrola dûr a pergala hewayê ya hewayê fêm bike.
