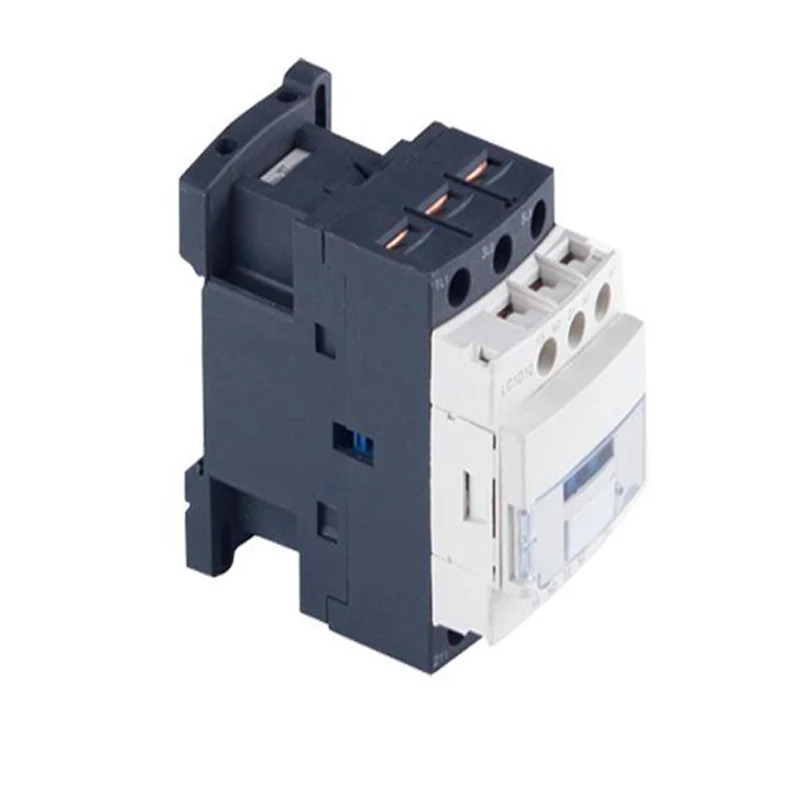

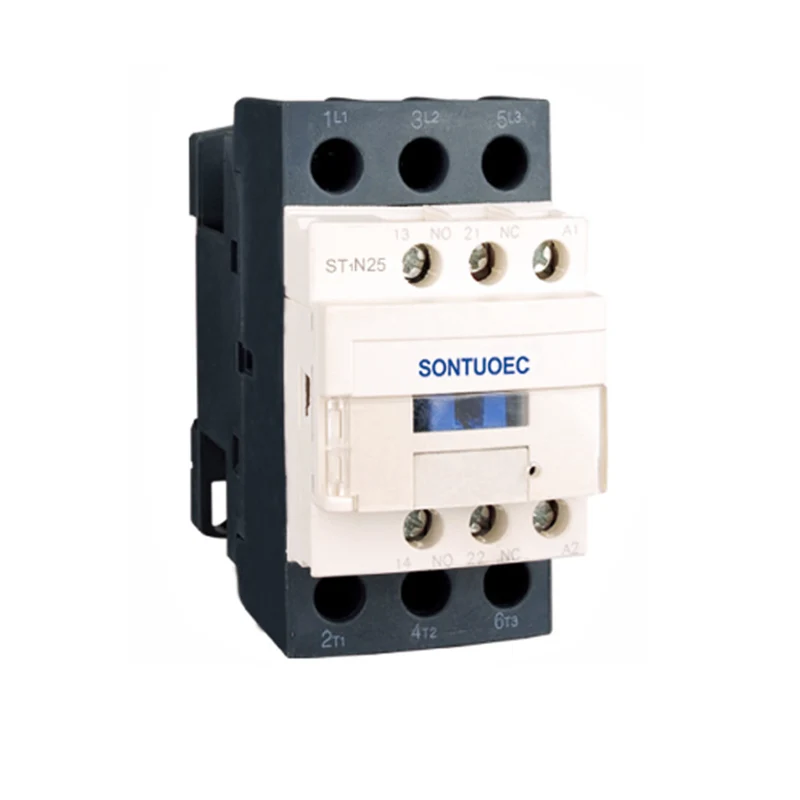

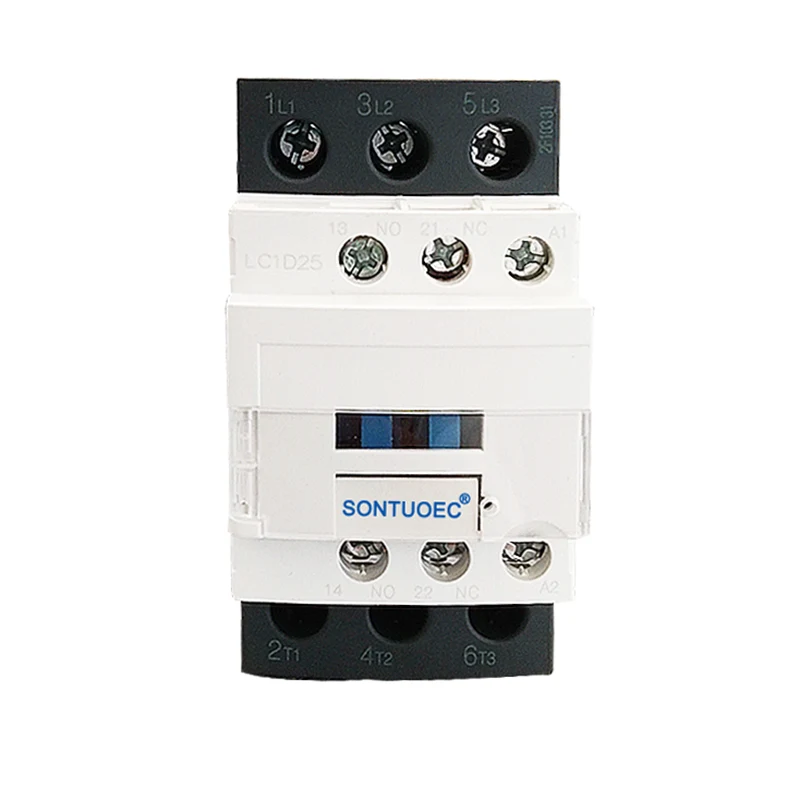

CJX2 3P 25A AC Contactor

CJX2 3P 25P Contactor ji bo girêdan û şikestina li ser dûrên dirêj, û her weha ji bo destpêkirina dubare û kontrola motors. Wekî din, ew dikare bi relaksên germî yên guncan were bikar anîn da ku destikên elektromagnetîk ava bikin da ku li ser cerdevanên ku hilberên operasyonê çêdibe biparêzin.

Cins:ST1N

Lêpirsînê bişînin

Danasîna hilberê

Awa		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Rêjeya xebata heyî (a)	AC3	9	12	18	25	32	40	50	65	80	95
Rêjeya xebata heyî (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Rêzên StandardPower yên 3-qonaxê Motors 50 / 60Hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Germê Germê Nû (A)		20	20	32	40	50	60	80	80	125	125
Jiyana Elektrîkî	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Jiyana Elektrîkî	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Jiyana Mekanîkî (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Hejmara têkiliyan	3p + na					3p + nc + na
Hejmara têkiliyan	3p + nc					3p + nc + na

Taybetmendiyên strukturanî

Sêwirana Parastinê: CJX2 3P 25P 25A AC Contactora avahiya parastinê qebûl dike, ku bi qumarê piçûktir, giraniya sivik, pîvandina hêza hindik û jiyanek dirêj e.

Struktura çalakiyê ya rasterast: Struktura çalakiya wê rasterast e û têkilî du-veqetîn e, ku pêbawer û ewlehiya têkiliyê baştir dike.

Koma Têkiliya Têkilî ya Blokê: Koma Têkiliya Auxiliary, Mekanîzmaya Hewayê ya Hewayê, Mekanîzmaya Navîn a Mekanîzmayî dikare li gorî pêwendiya bikarhêner, Destpêkek Delta-Delta-ya Delta-ê û hilberên Delta-yê yên Delta-ê were zêdekirin.

Parametreyên Teknîkî

Parametreyên teknîkî yên sereke yên CJX2 (ST1N) Series AC Contact in:

Voltage Voltage: Di nav de 36V, 110V, 127V, 220V, 380v û astên din jî ji bo bicîhanîna hewcedariyên pergalên hêzên cûda.

Rated niha: Li gorî modelên cihêreng, rêzikên heyî yên ji 9a ji 95A.

Voltaja Coil: Voltage Ac Coil 24V, 36V, 48V, 110V, 220V, 380V, hwd.

Jiyana mekanîkî û elektrîkê: Jiyana Mekanî dikare bi mîlyonan be, û Jiyana elektrîkê jî bi qasî bilind e, ku serwerhêl operasyona domdar a pêwendiyê dide.

Sazkirin û domdar

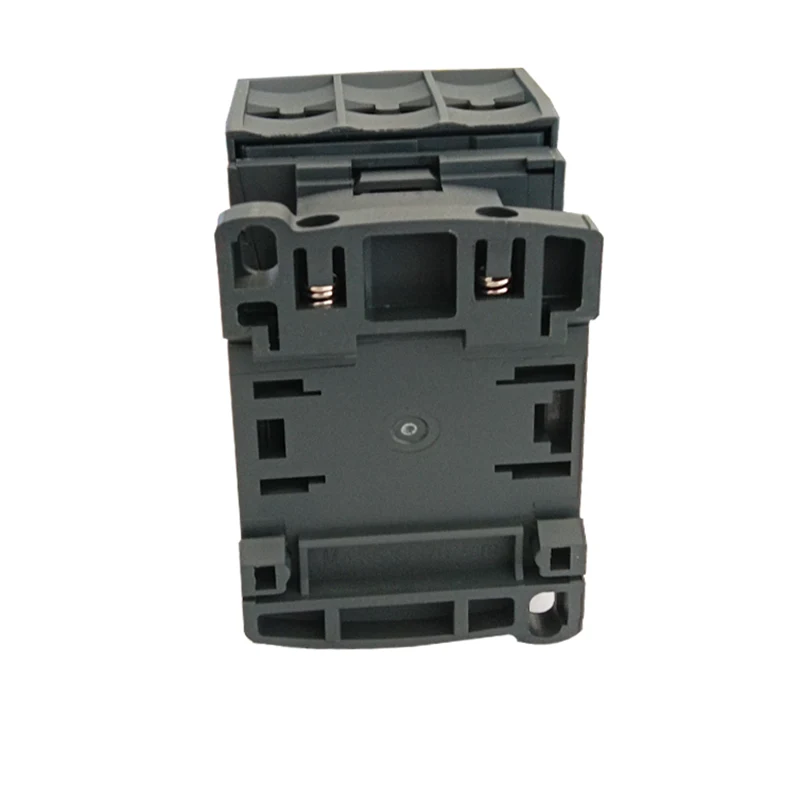

Sazkirin: CJX2 Type AC Contactors dikarin bi du screws an 35mm (an 75mm) rêberê rêber, ku hêsantir û bilez e. Daneyên teknîkî yên têkildar divê berî sazkirinê were kontrol kirin da ku lihevhatina şertên sazkirinê bicîh bikin.

Pêdivî ye: Hemî parçeyên hilberê divê di dema karanîna de bi rêkûpêk werin kontrol kirin, hewce dike ku perçeyên livdar neyên sekinandin û fastener ne winda ne. Heke zirarê hebe, divê di wextê de were guheztin da ku operasyona normal ya têkiliyê piştrast bike.
