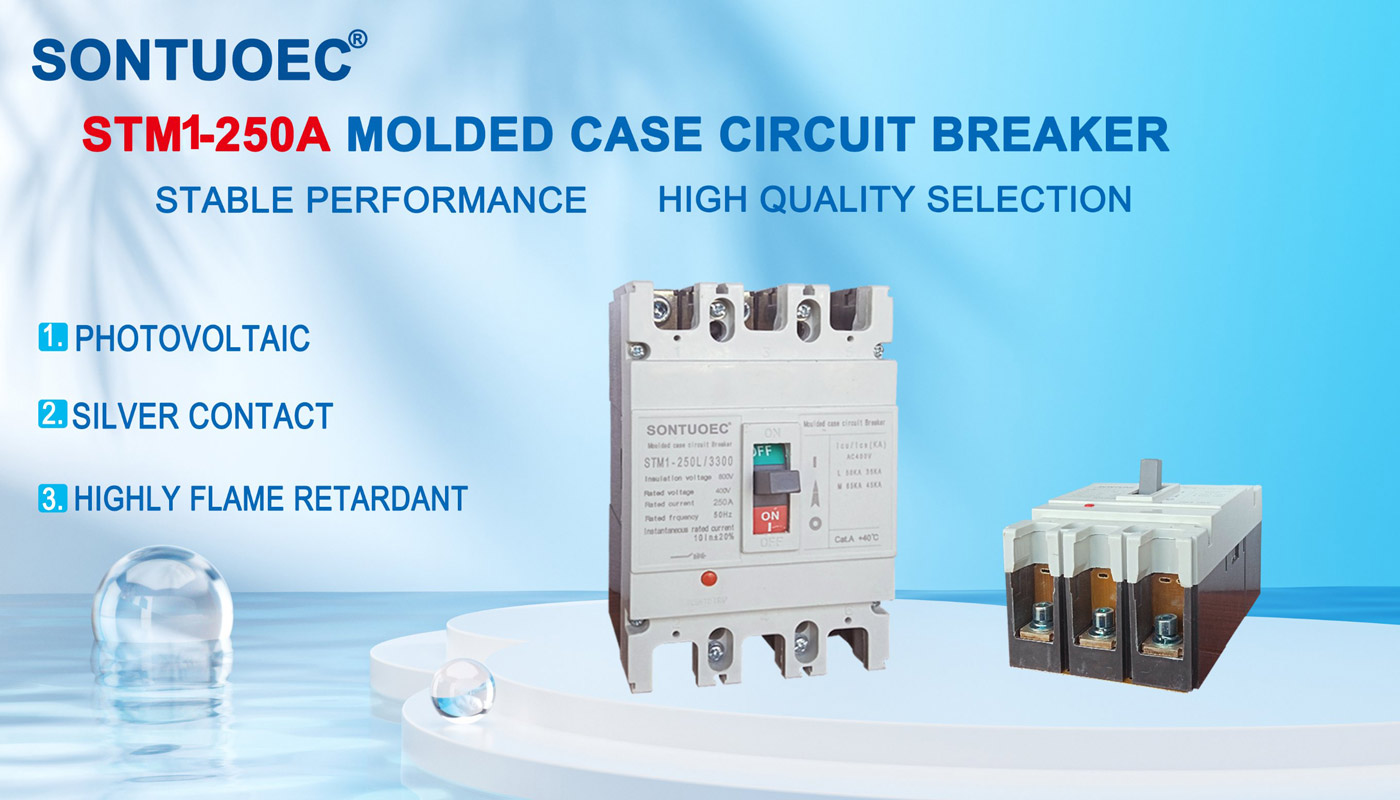

Electric Molded Case Circuit Breaker

Circuit Breaker Molded Case Electric Circuit Breaker celebek amûrek elektrîkê ye ku bi fonksiyonên parastinê yên wekî zêdebar, kurteya kurt û di bin voltajê de ye. Prensîba xebata wê ev e ku di bin şert û mercên xebitandinê yên normal de, şikestî di rewşek girtî de ye, dema ku barkirina dorpêçê, kurteya kurt an di bin voltajê û xeletiyên din de ye, şikestî dê bixweber vekêşanê qut bike, da ku çerx û ewlehiya amûrê biparêze.

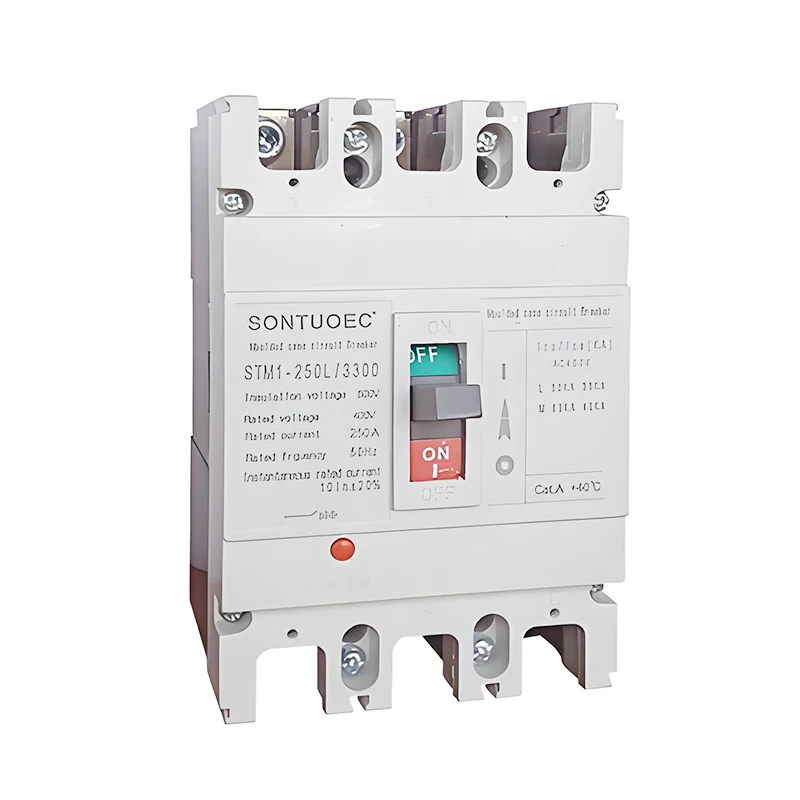

Cins:STM1-250L

Lêpirsînê bişînin

Danasîna hilberê

Cins		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Rêjeya Cortirucus curert		125			250			400			630			800			1250
Rêjeya Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225,25
Dengê Xebitandinê Ue(V)DC								500,550,7			501,000
Dengdana nirxdarkirî UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Test Dengê Yek Miute (V)		3500			3500			3500			3500			3500			3500
Kapasîteya Şikestinê (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarical He	Times	7000			7000			4000			4000			2500			2000
Jiyana Elektrîkê	Times	2000			2000			1000			1000			800			600
Demên Veqetandinê (ms)		20			20			20			20			20			20
Cihê Sazkirinê		Her cihekî
kapasîteya bolator		erê
Rêzan		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
Germahiya (C)		25℃-50℃
Degreya Parastinê		b20
Perçê pêva		OF/SD/MX
Dûrahiya Arcing (mm)		250

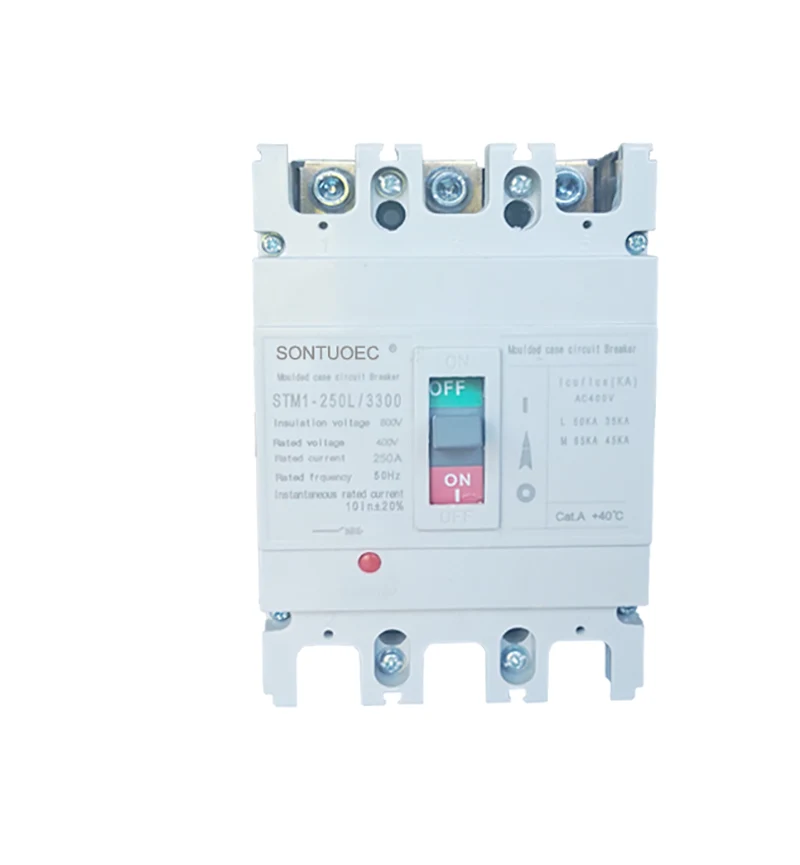

Model NO.	STM1-250L / 3300
Arc-vemirandina Medium	Hewa
RÊZAN:	IEC 60947-2
Awayî	MCCB
Awa	Moulede doza Circuit Breaker
Şehadet	CE
Approvals	CE, ISO9001
Demjimêra Delivery	Di nava 20 roj
Specification	63A-630A
Reh	Wenzhou Zhejiang
Kapasîteya hilberînê	2000 perçe / hefte
Zûbûnî	Tîpa Normal Circuit Breaker
Lêkirinî	Fixed
Poles Hejmara	3P 4P
Karkirin	Konvansiyonel Circuit Breaker, Parastina Têkçûna Circuit-Breaker, Parastina Overcurrent
Biha	Factory Biha
Warranty Time	12 meh
Pakêta Veguhastinê	Inner Box / Karton
Trademark	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Koda HS	8536200000

Structure û taybetmendiyên

Struktur: Bişkojka qalikê ya elektrîkê bi gelemperî ji pergala têkiliyê, pergala vemirandina arkê, mekanîzmaya xebitandinê, lêker, û şêl û beşên din pêk tê.

Taybetmendî:

Ew xwedan kapasîteya şikandina bilind û aramiya germî ya dînamîkî ya baş e.

Şel ji materyalê îzolasyonê ya agirê-retardan, arc-berxwedêr, bi performansa ewlehiya bilind ve hatî çêkirin.

Mekanîzmaya xebitandinê maqûl û pêbawer e, ku ji bo bikarhêneran hêsan e ku bi destan an bi elektrîkê bixebitin.

Veqetandin xwedan fonksiyonên parastinê yên cihêreng e, û dikare li gorî xeletiyên cihêreng ên çerxê çalakiyên têkildar pêk bîne.

Fonksiyon û bikaranîn

Fonksiyon: Bişkojka dorhêlê ya elektrîkî xwedan fonksiyonên parastinê yên cihêreng ên wekî parastina bargiraniyê, parastina dorhêla kurt, di bin parastina voltajê û parastina leaksiyonê de ye. Di nav wan de, parastina bargiraniyê tê vê wateyê ku dema ku şebek zêde tê barkirin, şkestîker dikare bixweber pêvekê qut bike da ku pêşî li zirarê bide alavên ji ber germbûna zêde; parastina dorhêla kurt tê vê wateyê ku dema ku dorpêkek di çerçoveyê de çêbibe, şkestîker dikare zû vekêşana xeletiyê qut bike da ku pêşî li agir û qezayên din ên ewlehiyê bigire; Parastina voltajê tê vê wateyê ku dema ku voltaja dabînkirina hêzê ji nirxa binavkirî kêmtir be, vekêşana tîrêjê dikare bixweber pêvekê qut bike da ku amûrê ji zirarê biparêze; û parastina leaksiyonê tê vê wateyê ku dema ku lekeyek di çerçoveyê de çêbibe, şikirker dikare bi wextê dabînkirina hêzê qut bike da ku ewlehiya kesane biparêze. Parastina leaksiyonê tê vê wateyê ku şikestîker dikare di wextê de dema ku di dorhêlê de lekeyek hebe da ku ewlehiya kesane biparêze dabînkirina elektrîkê qut bike.

Bikaranîn: Bişkojkên tîrêjê yên elektrîkî di pergalên elektrîkê de di warên niştecîh, bazirganî, pîşesazî û veguheztinê de bi berfirehî têne bikar anîn. Di qada niştecîh de, ew ji bo parastina ewlehiya dorpêçên malê û alavên elektrîkê tê bikar anîn; di warê bazirganî de, ew ji bo parastina pergalên elektrîkê yên avahiyên mezin û avahiyên bazirganî tê bikar anîn; di warê pîşesaziyê de, ew ji bo kontrolkirin û parastina ewlehiya karûbarê amûr û makîneyên kargehê tê bikar anîn; di warê veguheztinê de, ew ji bo parastina xebata aram a roniyên trafîkê, îşaretên rêhesin û alavên din tê bikar anîn.
