Sersalên STH8-100 Series AC Contactors di serî de ji bo AC 50Hz (an 60Hz) hatine sêwirandin, bi 400V-ê ve bi voltaja xebitandinê ya nirxandî. Wan ji bo Kategoriya Bikaranîna AC-7A û heya 40A di bin Kategoriya Bikaranîna AC-7B de xebatek heyî ya 100A-yê li ser kategoriya bikaranîna AC-7A ye. Van şîroveyan ji bo kontrolkirina bargiraniyên kêm an hinekî inductive di serlêdanên niştecî û wekhev de, û her weha ji bo kontrolkirina bargiraniyên motora malê. Hilber bi piranî li Homes, otêl, apartmanan, avahiyên nivîsgehê, avahiyên giştî, avahiyên kirînê, cîhên kirînê, hwd, hwd. Parastina Standardan: IEC61095, GB / T17885.

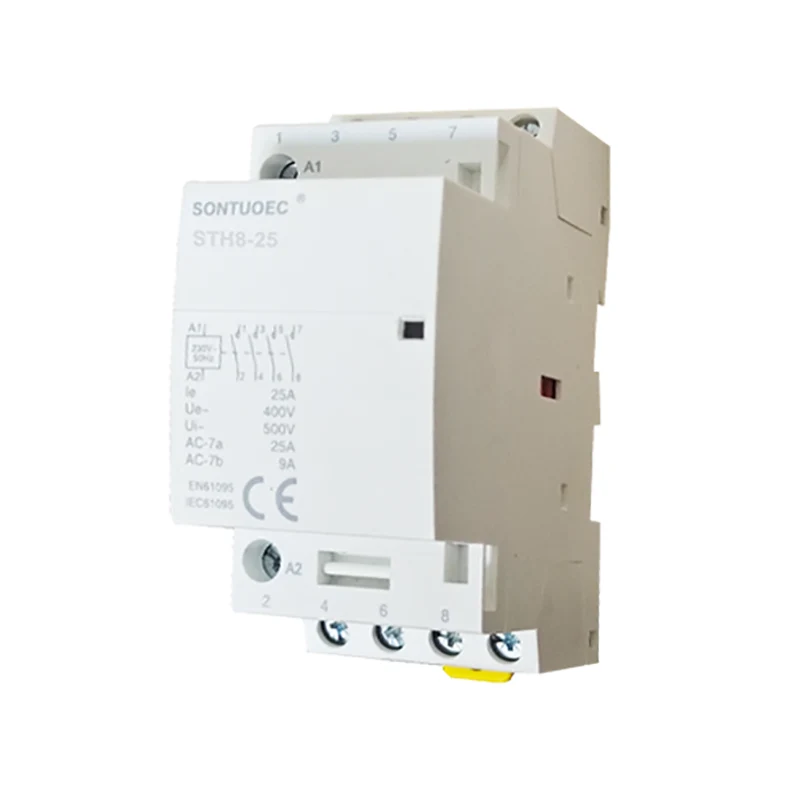

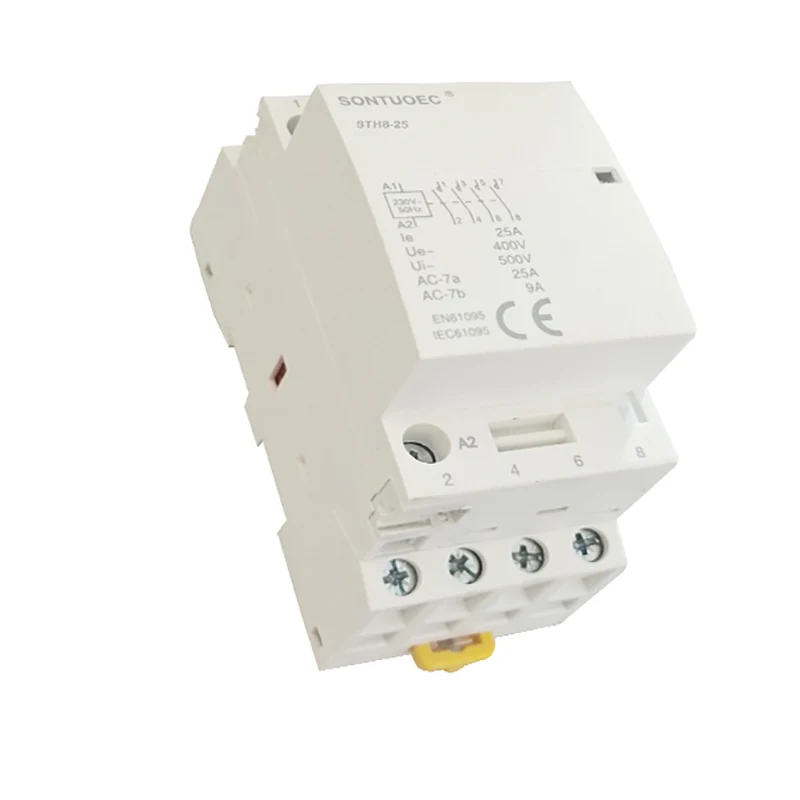

Cins:STH8-25

Lêpirsînê bişînin

Danasîna hilberê

Awa	Peyxasî
Rating A	16	20	25	32	40	63	100
AIDS	Erê
Bctsindication auxiliary	Erê
Bactc ji hêla alîkariyê kontrol bikin zer vopîl	Erê

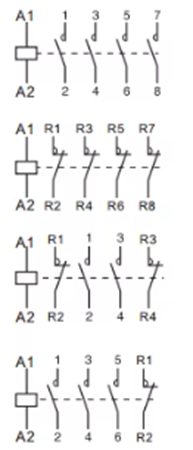

Awa					Width di 9mm Modules
10d	Rating (LN) AC-7A	Rating (LN) AC-7A	Kontrol woltî (Vac) (50hz)	Têkelî
	16a	6a	24	1No	2
	20A	7a	110	1nc
	25a	9A	230
2p
	16a	6a	24	2No	2
	20A	7a	110	1no + 1nc
	25a	9A	230	2NC
	32A	12a	24	2No	4
	40A	18A	110	1no + 1nc
	63A	25a	230	2NC
	100a	_	24		6
			110	2No
			230
3P
	16a	6a	24	3 no	4
	20A	7a	110	3nc
	25a	9A	230
	32A	12a	24	3 no	6
	40A	18A	110	3nc
	63A	25a	230
4P
	16a	6a	24	4No	4
	20A	7a	110	4nc
	25a	9A	230	2No + 2NC 3no + 1nc
	32A	12a	24	4No	6
	40A	18A	110	4nc
	63A	25a	230	2No + 2NC 3no + 1nc
	100a	_	24	4No	12
			110
			230

Struktura sereke

Têkiliya AC ya malê bi gelemperî ji parçeyên jêrîn pêk tê:

Pergala Têkilî: tevî têkiliyên sereke û têkiliyên arîkar. Têkiliya sereke ji bo zivirandina û şikestina sereke tê bikar anîn, ku bi gelemperî niha nirxek mezintir heye; Têkiliya arîkariyê tête bikar anîn ku zivirî û şikandina kontrola kontrolê, ya ku xwedan dengek piçûktir e.

Pergala electromagnetic: Ew ji navgîniya hesin, armature û coil pêk tê. Gava ku Kevir enerjî ye, bingehek zeviyek magnetîkî ya ku zirxî dikişîne û têkiliyan digire dike; Gava ku Kevir de-enerjî ye, zeviya magnetîkî winda dibe, armature serbest tê berdan û têkilî hilweşe.

Amûrên şewitandinê yên arc: Dema ku têkilî têne veqetandin, pêşîgirtina arcê ji sedema zirarê digihîje têkiliyan.

Shell and Accessories: Shell ji bo parastina pêkhateyên navxweyî ji bandora hawîrdora derve tê bikar anîn; Amûrên di navbêna morgan de, termînal, hwd, ku tê bikar anîn ji bo fêmkirina sazkirin û wiring a têkiliyê.

Prensîba operasyonê

Prensîba xebatê ya têkiliyên me yên malê li ser prensîbê induction elektromagnetic e. Gava ku Kulîlk e Gava ku Kevir de-enerjî ye, zeviya magnetîkî winda dibe, armature serbest tê berdan û têkilî têne veqetandin. Bi kontrolkirina enerjiyê û de-energization of the coil, kontrola dûr û parastina qaydeyên malê dikare were fêm kirin.

Parametreyên Teknîkî

Parametreyên teknîkî yên sereke yên Têkiliyên AC Mecold di nav voltaja nirxandî de, nirxandin, rated, bi nirxandin û şikandina kapasîteyê û hwd. Hilbijartina van pîvanan divê li gorî rewşa rastîn a zeviyê malê were destnîşankirin da ku operasyona normal û karanîna ewle ya têkiliyê bicîh bîne.

Voltaja Nirxandî: Dema ku têkilî bi gelemperî dixebite asta voltaja vedigire.

Nirxa heyî: Referansê herî zêde ya ku têkiliyê dikare ji bo demek dirêj ve di bin voltaja nirxandî de bisekine.

Frequency Rated: Frequency of the Supply Power Dema ku têkilî bi gelemperî dixebite.

Kapasîtkirin û şikandina kapasîteyê: ya herî gelemperî ya ku têkilî dikare bi rehetî têkilî û şikestina di bin şertên diyarkirî de bike.
