RCCB B Model Breaker Circuit Current Residual

Circuit Circuit Circuit Circuit Circuit RCCB B Modela RCCB B di bûyera herikîna xeletiya domdar de li ser torên sê qonax diparêze. Bi gelemperî di warê Stasyona Veşarjêkirinê, Amûr û Amûrên Bijîjkî, Kontrolker û ajokarên Leza Guharbar, Barkirina Batterê û Veguheztinan (DC) de tê bikar anîn...STID-B88/EN61 IEC/EN61 bi IEC/EN61 û IEC/EN6120130/1202020130/12010-2003-2010-2000-1201-2200-161 û standard.

Cins:STID-B

Lêpirsînê bişînin

Danasîna hilberê

Electrical Taybetî	Rêzan		IEC/EN62423&IEC/EN61008-1
	Tîp (forma pêlê ya rijandina erdê ku tê hîs kirin)		B
	Rêjeya niha li In	A	25,40,63
	Poles	P	1P+N,3P+N
	voltaja binavkirî Ue	V	IP+N:230/240V;3P+N:400/415V
	hesasiyeta Rated ez n	A	0.03,0.1,0.3
	Insulasyona voltaja Ui	V	500
	Rated çêkirina bermayî û	A	500(Di=25A/40A de)
	şikestina kapasîteya I m	A	630(Di=63A de)
	Hêza dorhêla kurt I c	A	10000
	sîgorteya SCPD	A	10000
	Break dem bin I n	s	≤0.1
	Frequency rated	Hz	50
	Impulsa nirxdar a li hember voltaja (1.2/5.0) Uimp	V	4000
MechanicaI taybetmendiyên	Voltaja testa dielektrîkê li ind. Fred. ji bo 1 min	kv	2.5
	Dereceya qirêjiyê		2
	Jiyana elektrîkê		2000
	MechanicaI Iife		10000
	Nîşana niha ya xeletiyê		Erê
	Dereceya parastinê		IP20
	Germahiya hawîrdorê (bi navînî rojane 35 )	ºC	-40~+55ºC
	Germahiya hilanînê	ºC	-40~+70ºC

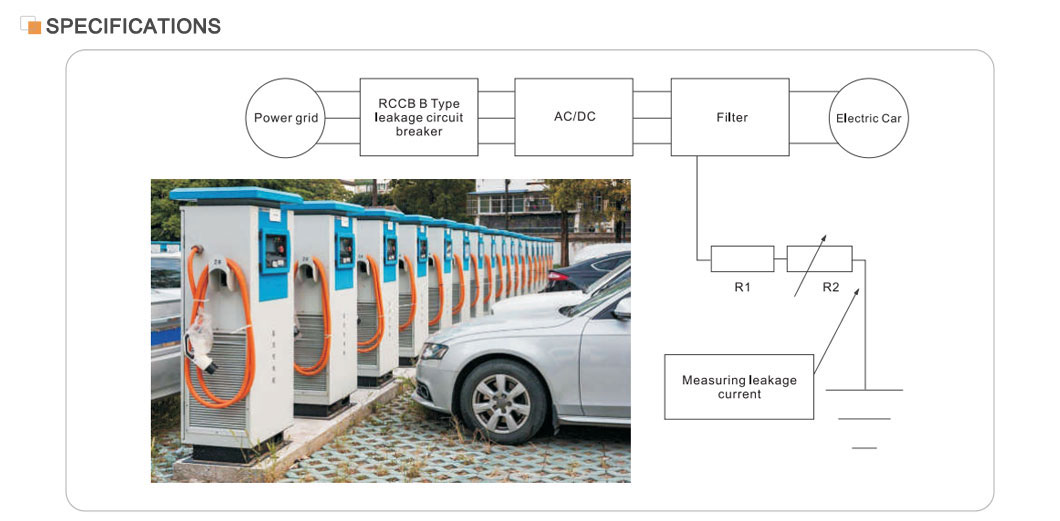

Çêkera Dora Bermayiyê ya Modela STID-B RCCB B ji bo tîpa A-yê minasib e û di heman demê de ji bo sivikkirina herikên bermayî yên DC, herikên bermayî yên DC yên ku dibe ku ji çerxên rastker û herikên bermayî yên AC-ya frekansa bilind derkevin minasib e. Di torên sê-qonaxê de di bûyera herikîna xeletiya domdar de parastinê peyda dike. STID-B bi gelemperî di warên qereqolên barkirinê, alav û amûrên bijîjkî, kontrolker û ajokarên leza guhêrbar, şarjkerên baterî û veguhezkeran (DC) de tê bikar anîn. STID-B bi standardên IEC/EN61008 û IEC/EN62423 re tevdigere.

Taybetmendiyên sereke

Hêza nirxdar: 40A, ji bo pergalên elektrîkê yên heyî yên mezin maqûl e.

Parastina leaksiyonê: bi hesasiyet û rastbûna bilind, ew dikare heyama leaksiyonê tespît bike û di demek pir kin de dabînkirina elektrîkê qut bike.

Performansa ewlehiyê: li gorî standardên navneteweyî yên wekî IEC/EN61008.1 û GB16916.1 tevdigere, ewlehî û pêbaweriya hilberê peyda dike.

Qada serîlêdanê: Bi berfirehî di avahiyên pîşesazî, bazirganî, bilind û sivîl de tê bikar anîn da ku parastina berfireh ji bo pergala elektrîkê peyda bike.

Prensîba operasyonê

RCCB B Modela Circuit Circuit Current Residual Breaker li ser bingeha transformatora niha ya rêza sifir e. Her qonaxek rêvebir di nav veguherînerek tîrêjê ya sifir re derbas dibe, ku aliyê duyemîn ê wê bi detentek elektromagnetîk ve girêdayî ye. Di bin şert û mercên normal de, berhevoka vektorê ya herikên qonaxê bi navgîniya transformatora niha ya rêza sifir sifir e, ji ber vê yekê herikîna di nav transformatorê re sifir e, voltaja derketina duyemîn jî sifir e, û vekêşana tîrêjê dê nexebite. Lêbelê, gava ku tîra leaksiyonê zêde bibe û voltaja derketinê ya duyemîn berbi astek diyarkirî ve bibe, serbestberdana elektromagnetîk çalak dibe, mekanîzmaya xebitandinê dimeşîne ku tevbigere û têkiliyên ku bi dabînkirina hêzê ve girêdayî ne veqetîne, bi vî rengî parastina leaksiyonê pêk tîne.

Hilbijartin û Sazkirin

Hilbijartin: Dema ku RCCB hilbijêrin, pêdivî ye ku pîvanên wekî voltaja binavkirî, nihaya binavkirî, dema çalakiya leaksiyonê û dema çalakiyê ya pergala elektrîkê bêne hesibandin. Di heman demê de pêdivî ye ku meriv RCCB-ya guncan li gorî celebê parastinê ku hewce dike hilbijêrin (mînak parastina têkiliya rasterast an parastina têkiliya nerasterast).

Sazkirin: Pêdivî ye ku RCCB li dawiya gihîştina pergala elektrîkê an li ser xetek şaxê were saz kirin da ku parastina tevahî ya pergala elektrîkê an xetek şaxek taybetî peyda bike. Di dema sazkirinê de, pêdivî ye ku standard û kodên têkildar bi hişkî werin şopandin da ku pêwendiya rast û xebata pêbawer a RCCB peyda bikin.
