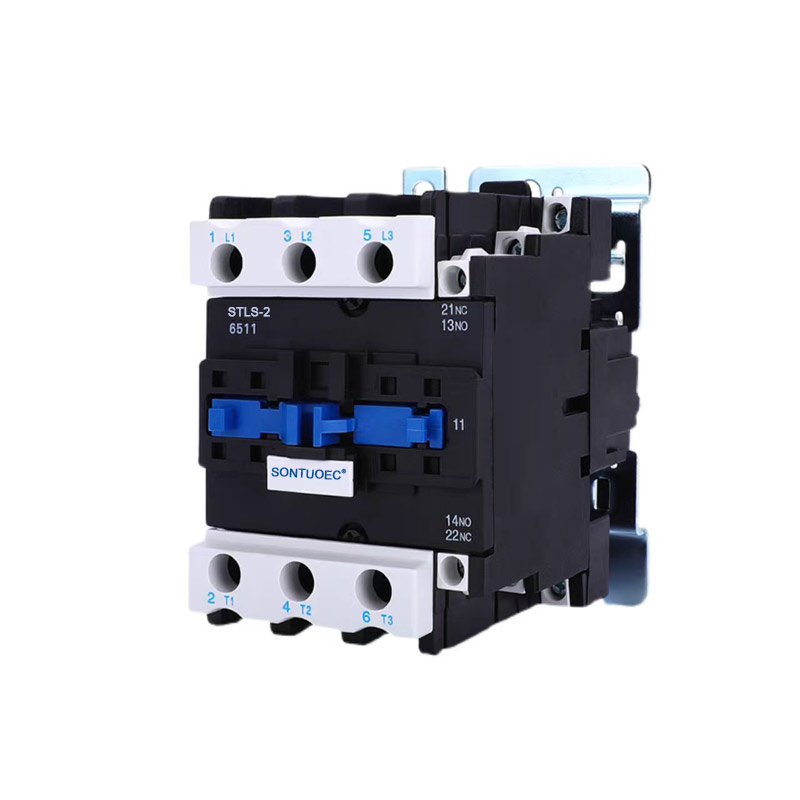

Stls-2 (Cjx2) Series Mekanîk Têkiliya Têkilî

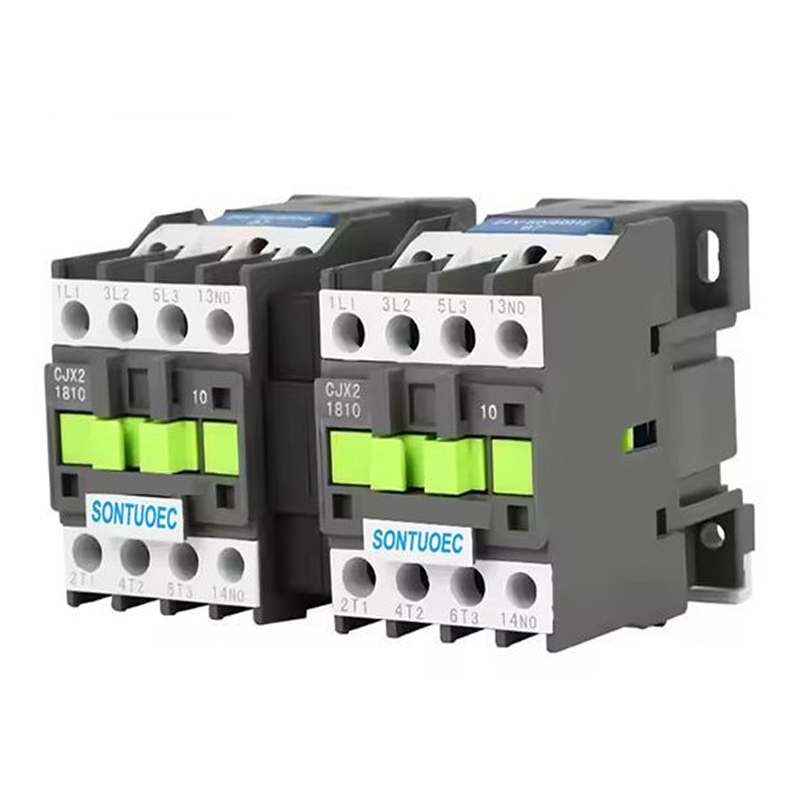

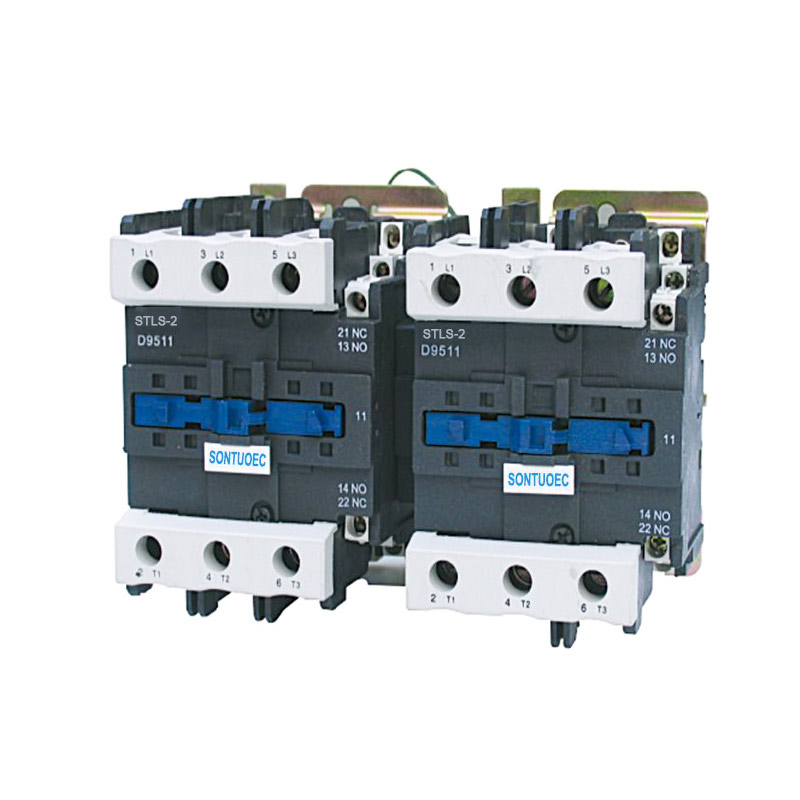

Stls-2 (Cjx2) Têkilkerê Têkiliya Mekanîkî ya Rêzeya Stls-2 (Cjx2) ji bo karanîna di çerçoveyan de heya voltaja binavkirî 660V AC 50Hz, niha 620A, ji bo kontrolkirina motorê ya veguhêz maqûl e. Vê cîhaza hevgirtî ya mekanîkî veguherîna pêwendiyê ya du têkilîkerên veguhêz misoger dike. Ew li gorî standardên IEC60947-4-1 pêk tê.

Cins:STLS-2(CJX2)

Lêpirsînê bişînin

Danasîna hilberê

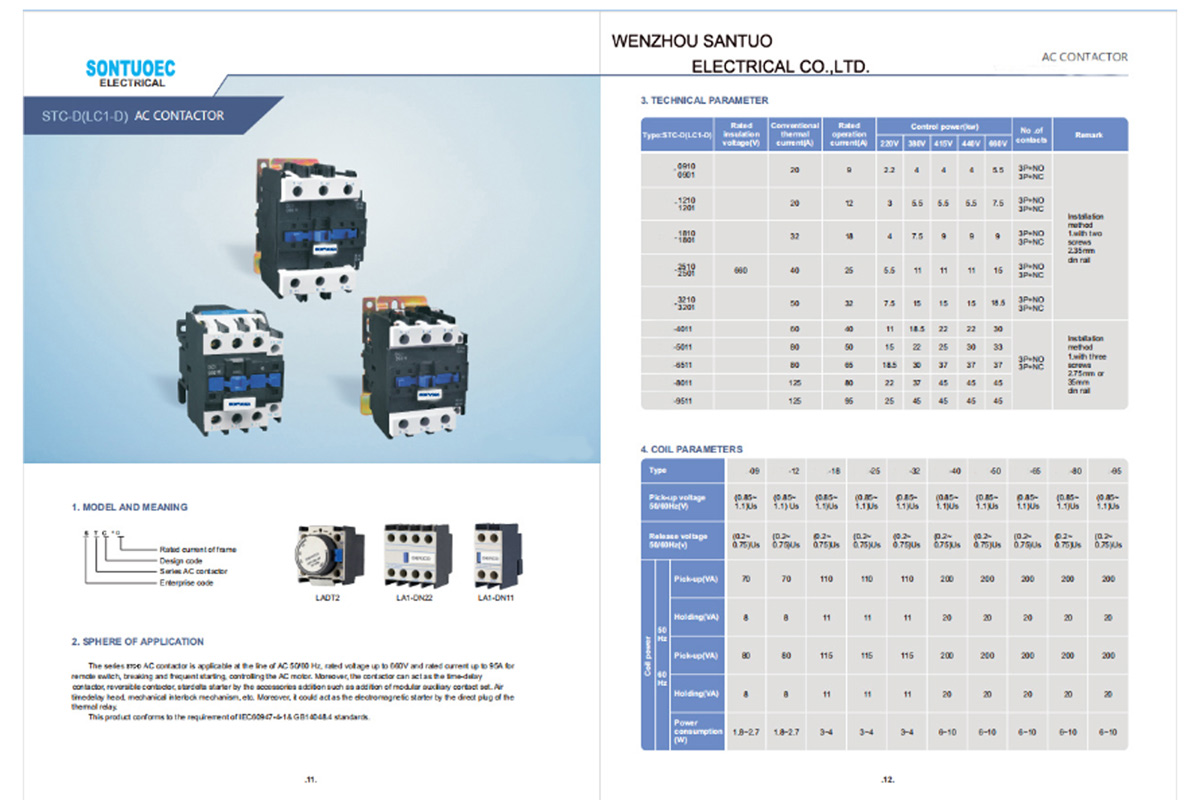

Awa		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
voltaja însulasyona binavkirî		660	660	660	660	660	660	660	660	660	660
termal konvansiyonel		20	24	32	40	50	60	75	80	110	125
vêga		20	24	32	40	50	60	75	80	110	125
Rated operasyonê		9	12	16	25	32	40	50	63	80	95
vêga		9	12	16	25	32	40	50	63	80	95
kontrol kirin	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
hêz (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

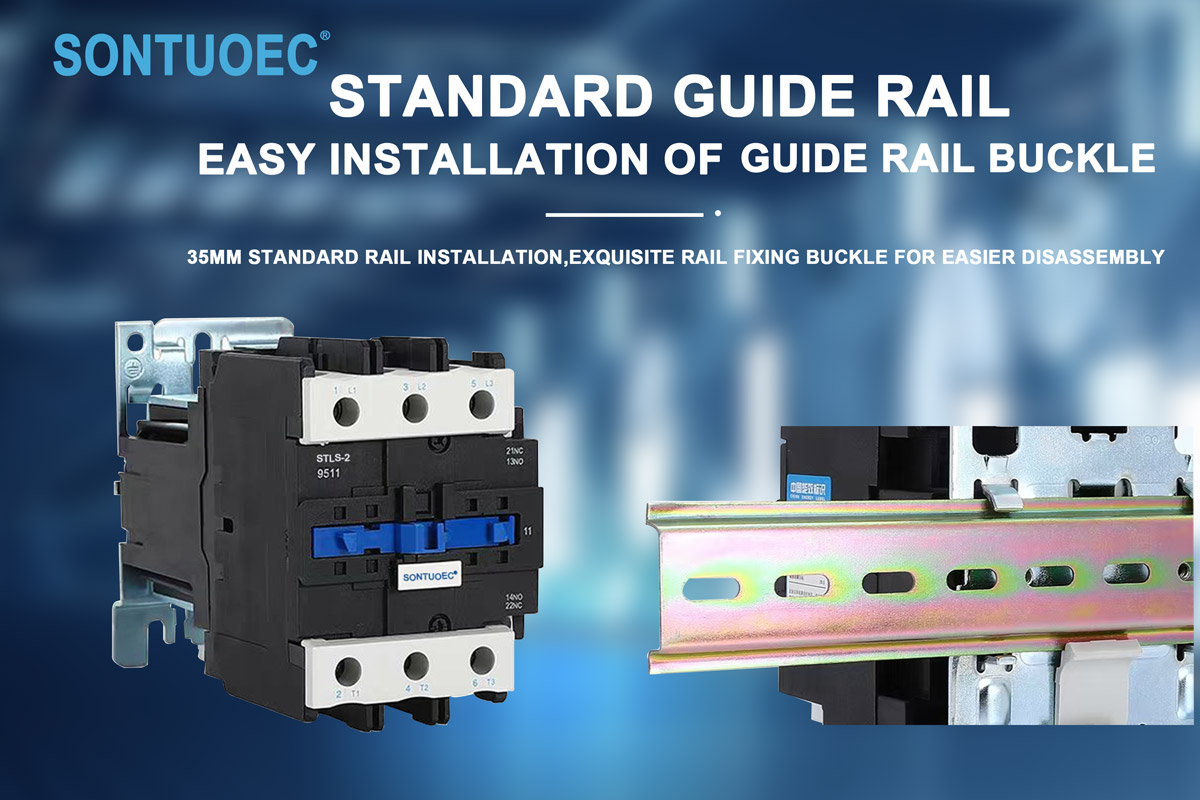

Not		Sazkirina ya					Sazkirina ya
		rele dikarin du pêçan bikar bînin					rele dikarin sê
		û 35mm jî bikar bînin					pêçan û her weha bikar bînin
		hesinî sazkirinê					75mm an 35mm sazkirin
							hesinê tirêne

Structure û taybetmendiyên

Awayî:

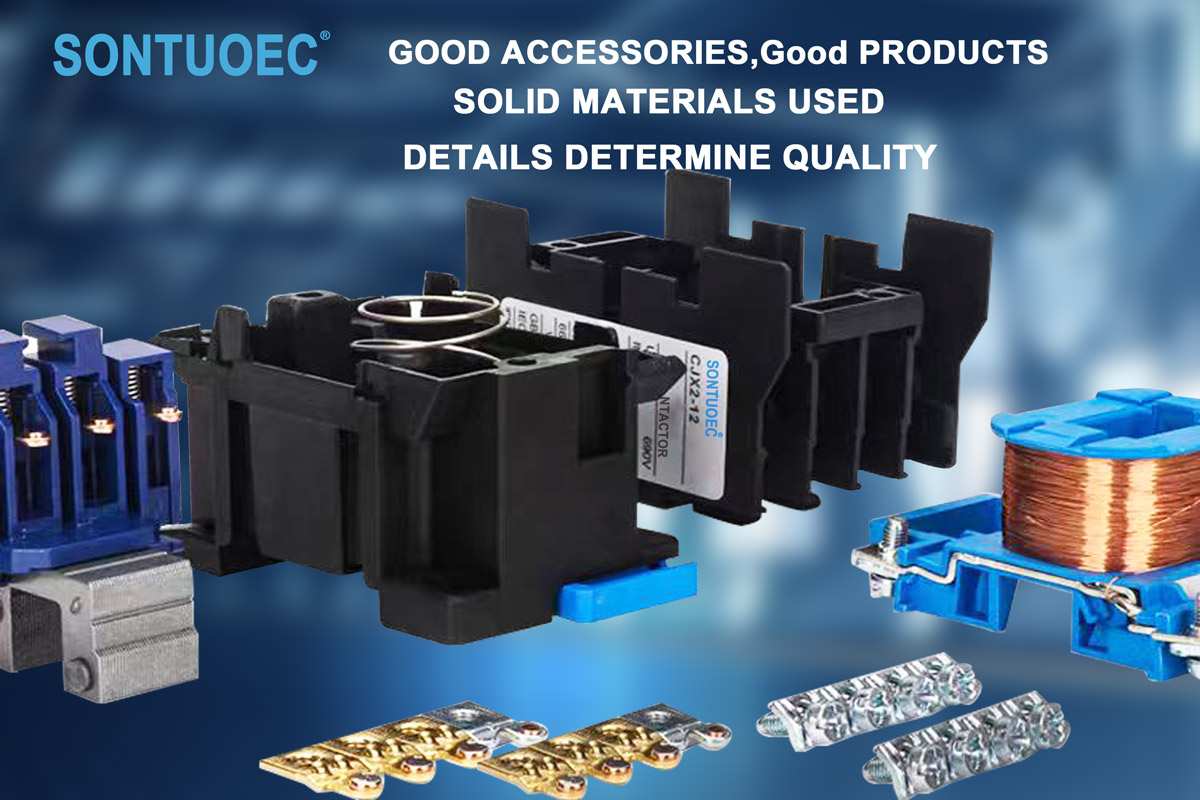

3P AC Contactor bi gelemperî ji pergala elektromagnetîk (tevî kulîlk, naverok, hwd.), Pergala pêwendiyê (tevî têkiliya sereke û pêwendiya alîkar), amûra vemirandina arkê û şêl û beşên din pêk tê. Di nav wan de, pêwendiya sereke ji bo hilgirtina herikîna bilind tê bikar anîn, û pêwendiya alîkar tê bikar anîn da ku veguheztin û berteka nîşanên kontrolê bicîh bîne.

Taybetmendî:

Bi sê têkiliyên serbixwe, ew dikare di heman demê de hêza sê-qonaxê û yek rêzek sifir kontrol bike.

Pergala pêwendiyê ji materyalên kalîteya bilind ên bi rêkûpêk û berxwedana cilê ya baş têne çêkirin.

Pergala elektromagnetîk xwedan hêzek têr e ku meriv pê pêbawer tevbigere û têkiliyan berde.

Amûra vemirandina kemerê dikare bi bandor kemera ku dema têkilî qut dibin vemirîne, têkiliyan ji zirarê diparêze.

Stls-2 (Cjx2) Têkiliya Têkiliya Mekanîkî ya Rêzeya Stls-2 (Cjx2) ji bo karanîna voltaja binavkirî heya 660V AC 50Hz an 60Hz, ji bo çêkirin û şikandin, pir caran dest pêkirin û kontrolkirina motora AC-ê di çerçoveyan de maqûl e. Bi bloka pêwendiya arîkar, derengiya demjimêr & amûra hevgirtî ya makîneyê û hwd re, ew dibe pêwendiya derengiyê, pêwendiya hevgirtî ya mekanîkî, destpêkek stêrk-delta. Bi releya termal re, ew di destpêka elektromagnetîk de tête hev kirin. Contactor li gorî IEC 60947-1 tê hilberandin.

Prensîba Operasyonê

Dema ku pêla 3P AC Contactor enerjî dibe, navika hesin magnetîzmê çêdike û pergala pêwendiyê dikişîne ku were girtin, bi vî rengî dabînkirina elektrîkê ya sê-qonaxê û têlek sifir girêdide. Dema ku kulm bê enerjiyê dibe, navik magnetîzma xwe winda dike û pergala têkiliyê di bin çalakiya biharê de ji hev vediqete, bi vî rengî dabînkirina elektrîkê ya sê-qonaxê ji xeta sifir qut dike. Bi vî rengî, 3P AC Contactor dikare kontrola dûr a barkêşên elektrîkê fam bike.

Senaryoyên Serîlêdanê

3P AC Contactor bi berfirehî di pergalên hêzê yên cihêreng de tê bikar anîn ku hewce ne ku di heman demê de hêza sê-qonaxê û yek rêzek zero kontrol bikin, wek:

Qada otomasyona pîşesaziyê: ji bo kontrolkirina destpêkirina motorê, sekinandin û berevajîkirina operasyonan tê bikar anîn.

Pergala hêzê: ji bo pêkanîna kontrolkirina dûr û parastina pergala hêzê tê bikar anîn.

Otomasyona avahiyê: ji bo kontrolkirina destpêk û rawestandina ronahiyê, hewayê û alavên din tê bikar anîn.
