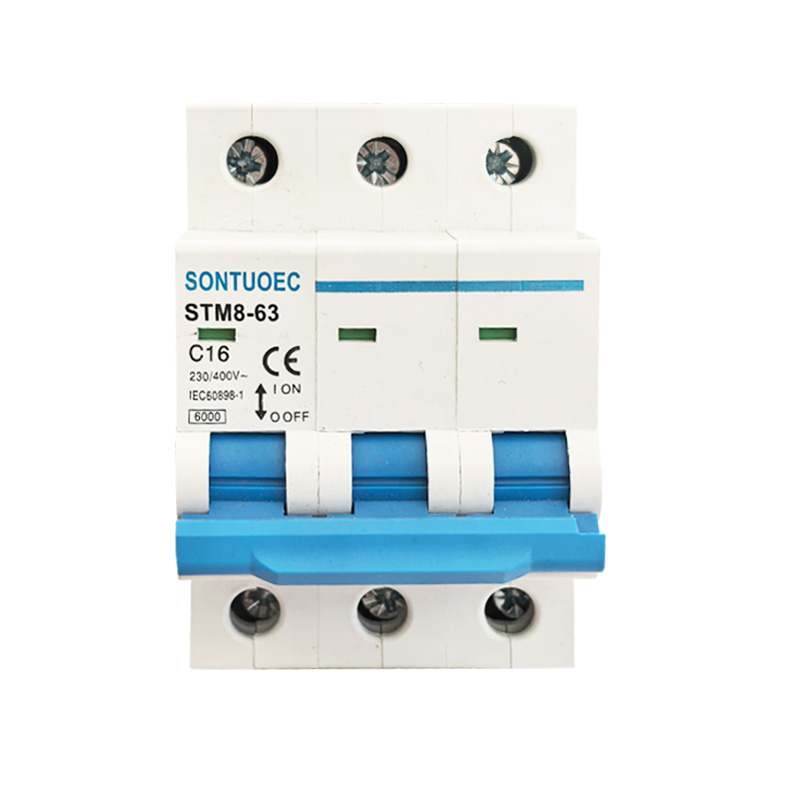

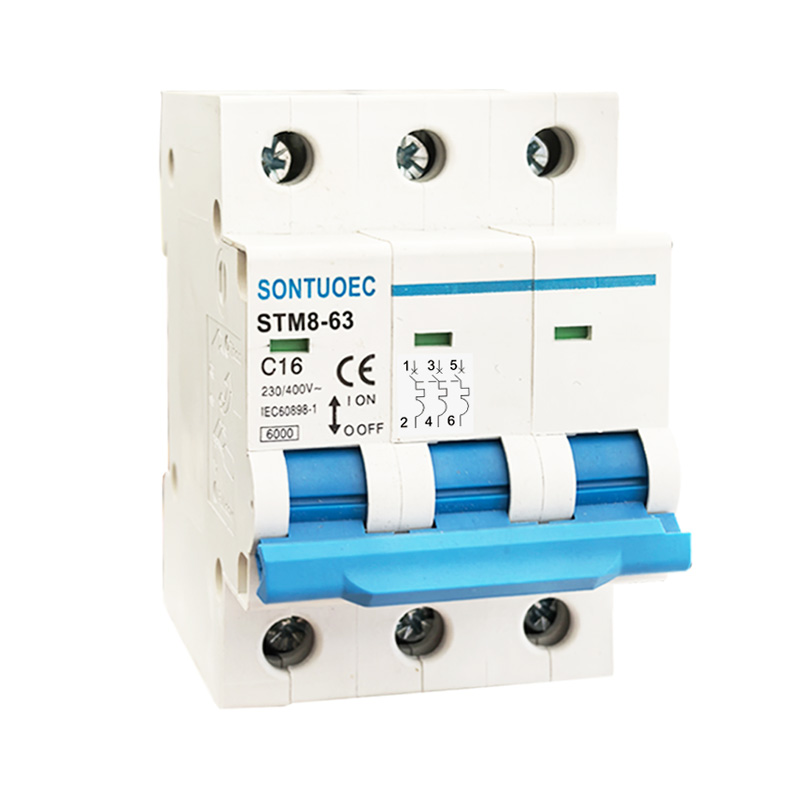

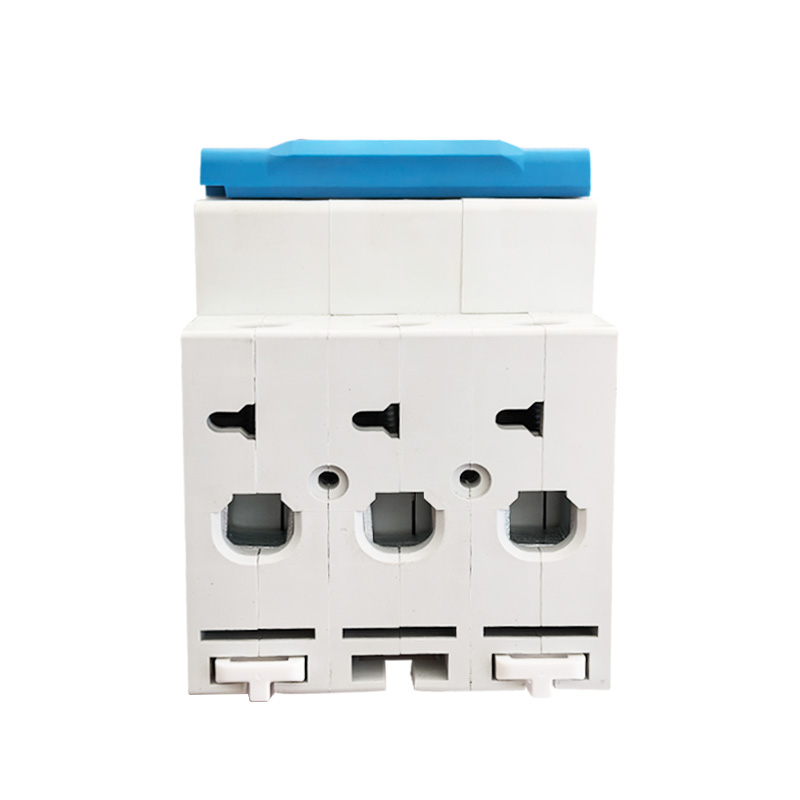

STM8-63 Circuit Miniature 6KA 1P 2p 3p 4p 16A 230 / 400V

Sontuoec yek ji pêşkêşkarên Chineseînî / Hilberîneran e ku di hilberîna amûrên piçûk ên elektronîkî yên STM8-63-ê de ye, performansê bilind e, xuyangê xweşikî û parçeyên wê bi berxwedana bandorê, taybetmendiya retardantê ya bihêzkirî ya bihêztir e. Ew ji bo pergala hêza AC 50 / 60Hz, voltaja voltaja 330 / 400V, û heya niha heya 63A nirxand. Ew bi piranî li avahiya nivîsgehê, rûniştinê, ji bo ronîkirin, belavkirina hêz û barkirinê û dorpêçê ya kurt a alavên. Bi gelemperî, ew jî dikare wekî veguhastina pergala hêzê ya dravî were bikar anîn. Ew li gorî standardên IEC60898-1 tevdigere.

Cins:STM8-63

Lêpirsînê bişînin

Danasîna hilberê

Taybetmendiyên:

	Rêzan		IEC / en 60898-1
Taybetmendiyên elektrîkê	Dengdanî niha li	A	1,2,4,6,10,16,20,25,32,40,50,6,63
	Poles	P	1,2,3,4
	Voltage UE	V	Ac 230, 400
	Voltaja insulasyonê ui	V	500
	Frequency Rated	Hz	50/60
	Kapasîteya şikestinê	A	3000, 4500, 6000
	Impulse impulse bi voltaja re (1.2 / 50) uiMp	V	4000
	Voltaja dielectric at ind.freq.for 1 min	Kv	2
	Asta zirav		2
	THERMO-Magnetic Releactical		B, C, D
Taybetmendiyên mekanîkî	Elektron jîyan	t	4000
	Jiyana mekanîkî	t	10000
	Asta parastinê		IP20
	Germahiya referansê ji bo mîhengê	ºc	30
	ya elementa germî	ºc	30
	Germahiya ambargoyê	ºc	-5 ~ + 40 (taybetî) Serlêdan ji kerema xwe binihêrin
	(bi rojane ≤35ºC)	ºc	germî sererastkirina tazmînatê)
	Germahiya hilanînê	ºc	-25 ~ + 70
Lêkirinî	Rawesta paşîn Tîpa girêdanê		Cable / Pin-Type BUSBAR
	Mezinahiya termînalê top / jêrîn ji bo kabloyê	Mm²	25
	Mezinahiya termînalê top / jêrîn ji bo kabloyê	Awg	18-ê Adarê
	Mezinahiya Therminal Top / Bottom ji bo BUSBAR	Mm²	25
	Mezinahiya Therminal Top / Bottom ji bo BUSBAR	Awg	18-ê Adarê
	Torque teng kirin	N^*m	2
	Torque teng kirin	In-lbs	18
	Montusting		li Din Rail En 60715 (35mm) bi amûrên klîpa bilez
	Têkêlî		Ji top û jêrîn

Karên sereke yên Breaker Circuature ya Stb1-63

1. Parastina 1.verload: Gava ku niha di Circuit de ji nirxa nirxê MCB-ê derbas dibe, STM8-63 MINIATURE Breaker 6P 16A 230

2.Stort-Parastina Circuit: Dema ku kurtek kurt di qefesê de çêbibe, Breaker Circuature ya STB1-63 di cih de qefilandina qonaxê qut kir da ku pêşî li zirarê û alavên tengahiyê bigire.

3.Leakage Parastina (hin MCBs vê fonksiyonê heye): Ji bo parastina mcbsê, dema ku di qonaxê de leaksiyonê ye, breaker ya stb1-63 zûtir ji bilî ku ewlehiya kesane biparêze.

Prensîbê Operasyona MCBs

MCB bi gelemperî di hundurê de detektorê rêwîtiya magnetîkî an elektronîkî ya germî heye Gava ku niha abnormal e, grevê mekanîzmaya tripping ya MCB-ê vedike, dibe sedema çêkirina çîmentoyê ya stb1-63 Breakerto zûtir qada qonaxê qut kir.

1. Stranek magnetîkî ya (ew tê bikar anîn dema ku niha derbas dibe, ku di navbêna rêwîtiyê de derbas dibe ku meriv bizivire. Gava ku niha pir mezin e, diruşmeyê germ dibe, dibe sedema kubetal di hundurê grevê magnetîkî ya germî de, bi vî rengî mekanîzmaya tripping digire.

2.Eelectronic Striker: Ew hêmanên elektronîkî bikar tîne da ku guhartinên heyî bibîne û çalakiya mekanîzmaya tripping kontrol bike. Dema ku rahînek aboneyî tê tesbît kirin, grevê elektronîkî îşaretek ji mekanîzmaya tripping re dişîne da ku qefesê qut bike.

Senaryoyên serîlêdanê yên MCB

MCBs bi berfirehî di pergalên elektrîkê de di deverên niştecî, bazirganî û pîşesazî de ji bo parastina cerdevan û alavên ku ji sedema rûbirên abnormal têne parastin. Ew bi gelemperî di qutiyên belavkirinê de, guhêrbar an kabîneyên kontrolê têne saz kirin û wekî guhêrbarek sereke an guhêrbar a şaxê tê bikar anîn.

Hilbijartin û sazkirina MCBs

1.Leelection: Dema hilbijartina MCBs, hûn hewce ne ku faktorên wekî nirxa heyî ya dorpêçê, asta voltaja, taybetmendiyên parastinê, û gelo parastina leaksiyonê hewce ye. Di heman demê de girîng e ku pê ewle bibe ku breaker of stb1-63 ya bijartî bi standardên ewlehiya elektronîkî ya herêmî re bijarte.

2.Installation: The Stm8-63 Circuature Breaker 6P 16A 2P 2P 3P Di dema sazkirinê de, rêziknameyên ewlehiya elektronîkî yên têkildar divê werin dîtin.
