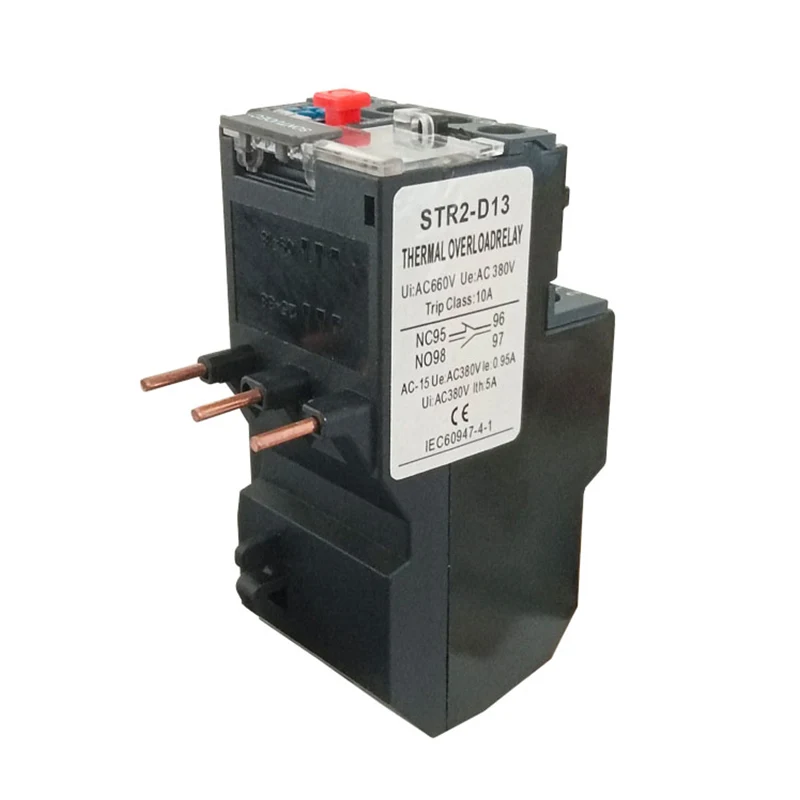

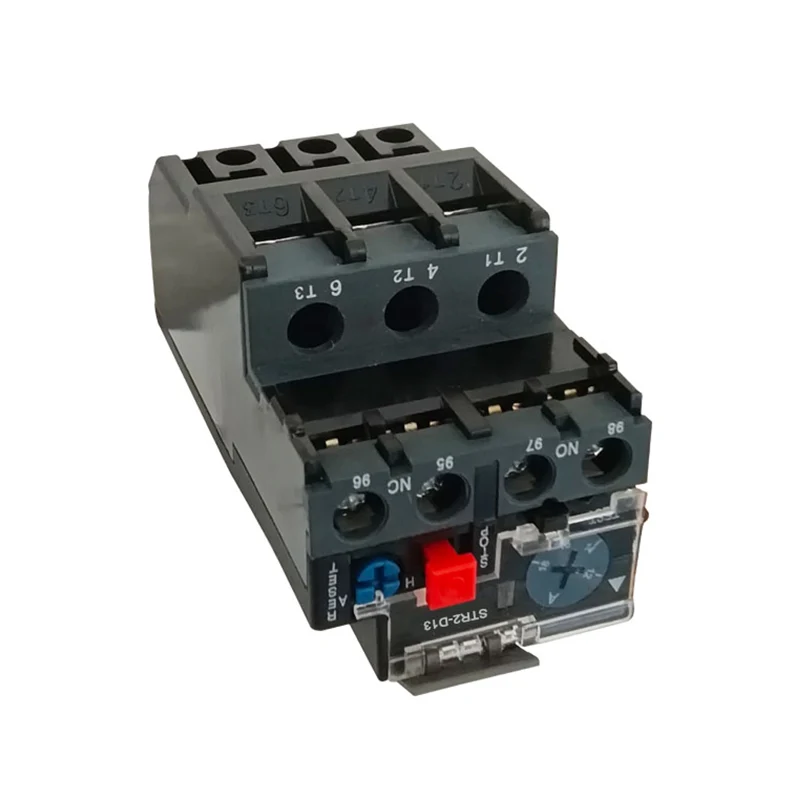

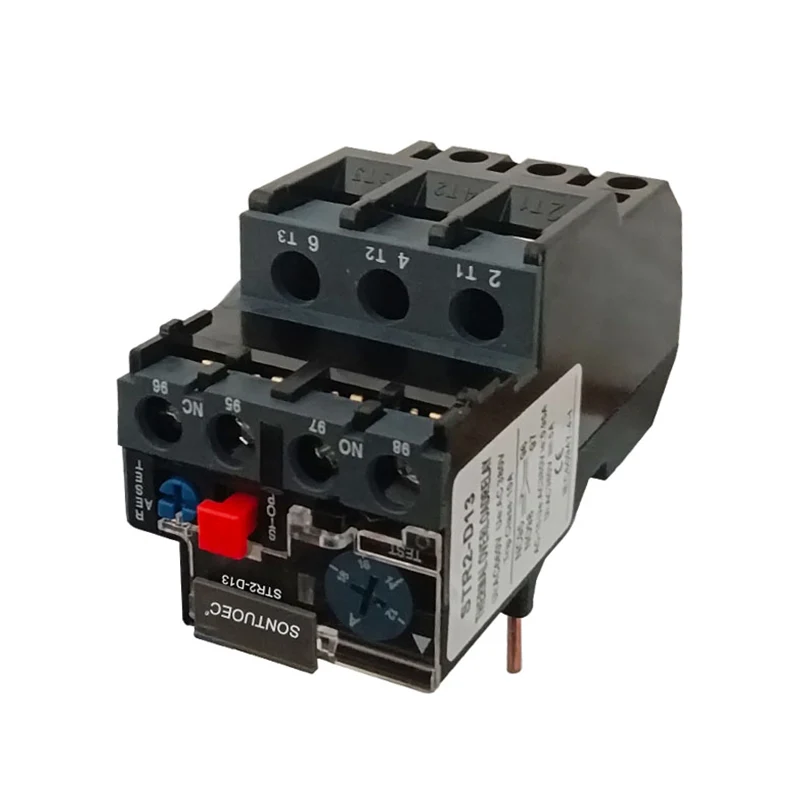

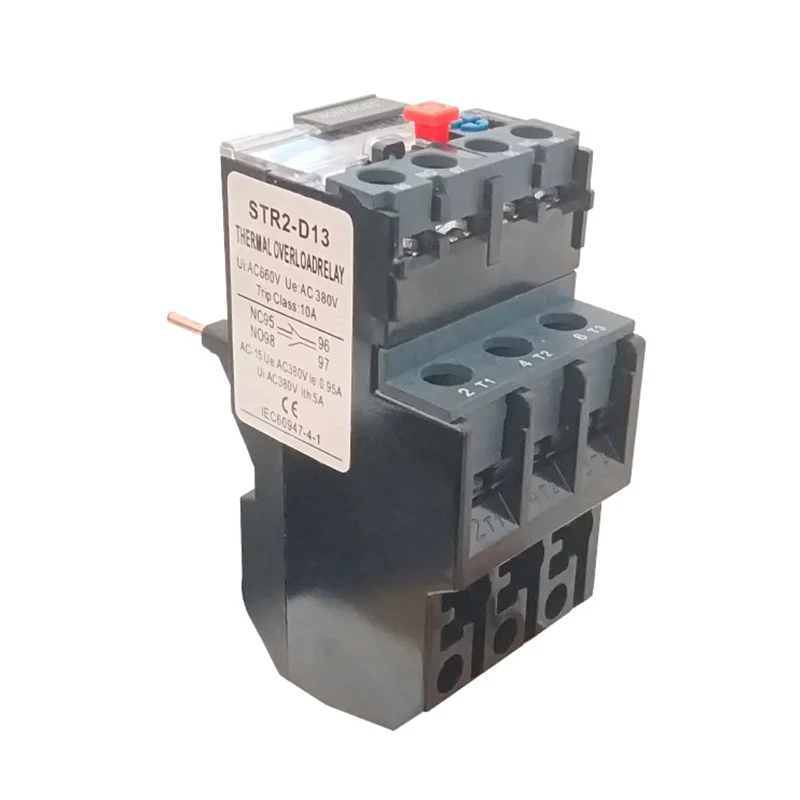

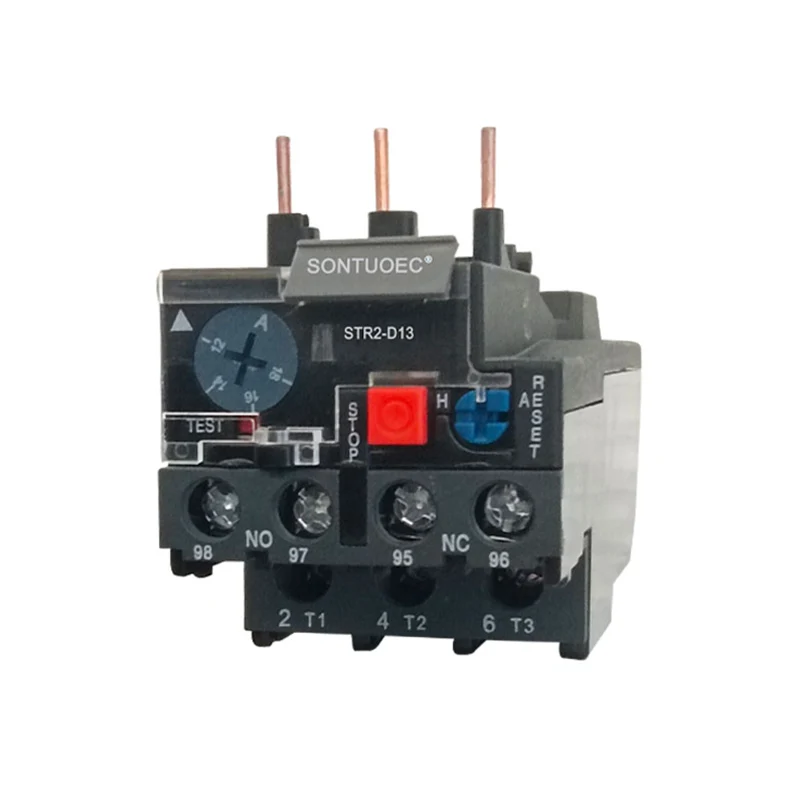

Str2-D13 Relay Thermal

Str2-D13 Relay Thermal bi karanîna germê ku ji hêla elementa germî ve tête bikar anîn, da ku çalakiya xwe ya girêdanê bigihîje, da ku ji bo bidestxistina parastina dorpêçê ya motorê. Wekî elementek parastinê ya zêde ya motor, Str2-D13 Relay Thermal xwedan avantajên piçûk, strukturên hêsan û lêçûnek kêm e.

Cins:STR2-D13

Lêpirsînê bişînin

Danasîna hilberê

Taybetmendiyên:

Navê Hilbera	THERMAL OVERAWEL RELAY
Cins	Str2-d13
Mal	Pêkhateyên plastîk, elektronîkî
Têkiliya germî	1no + 1nc
Germahiya gerdûnî ya niha	0.1A-25a
Rêjeya mîhengê ya range (a) ya birêkûpêk	1a-1.6a
	1.6A-2.5A
	4a-6a
	5.5A-8A
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	Pls dema ku fermanê li dar dixe
ui
Pircarînî	660v
Çîna tripping	50 / 60Hz
Mezinahiya giştî (nêzîkî)	7 × 4.5 × 7.5cm / 2.8 "× 1.8 × 2.95" (L * W * H)
Reng	Wekî ku wêne destnîşan kirin

Parzûnên teknîkî yên sereke

Cins	Rated niha	NA.	Range Range (A)	Ji bo têkilî
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 4 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Berhevkirin û avahiyê

Str2-D13 Relay Thermal bi piranî ji elementa germkirinê, Bimetal, têkilî û komek veguhastinê û mekanîzmasyonê pêk tê. Di nav wan de, elementa germkirinê parçeyek berxwedana berxwedanê ye ku bi nirxa berxwedana piçûk, ku di rêza sereke ya motorê de tê ve girêdayî ye; Kulîlka Bimetal ji du celebên metirsîdar ên bi hevahengiyên cûrbecûr yên berfirehbûnê ve hatine çêkirin û bi hevra zext kirin, û dema ku niha elektrîkê di elementa germkirinê de derbas dibe, dê çaroxa bimetal ji ber germê bîst be.

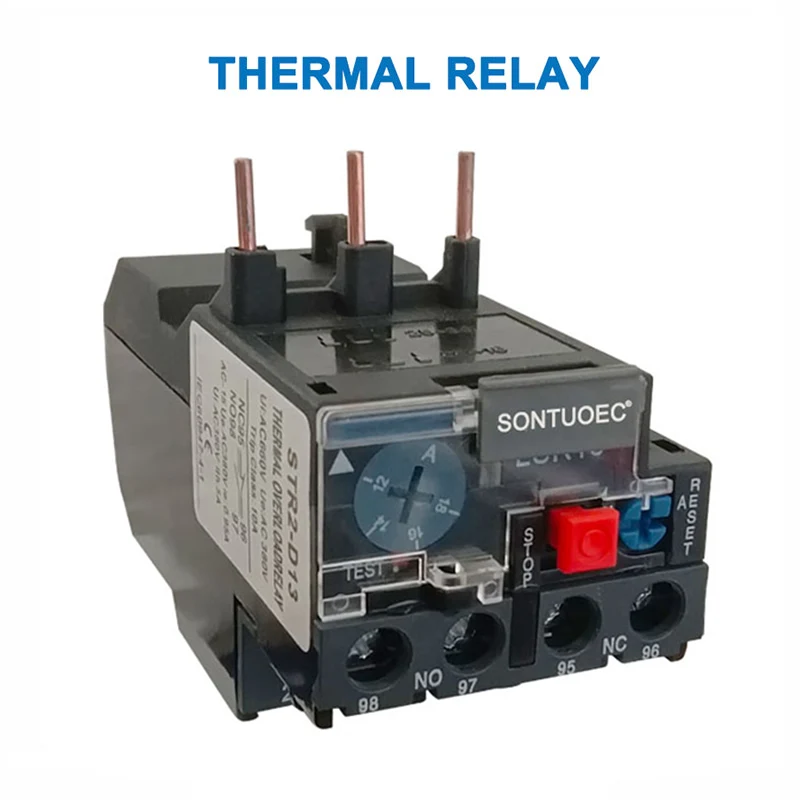

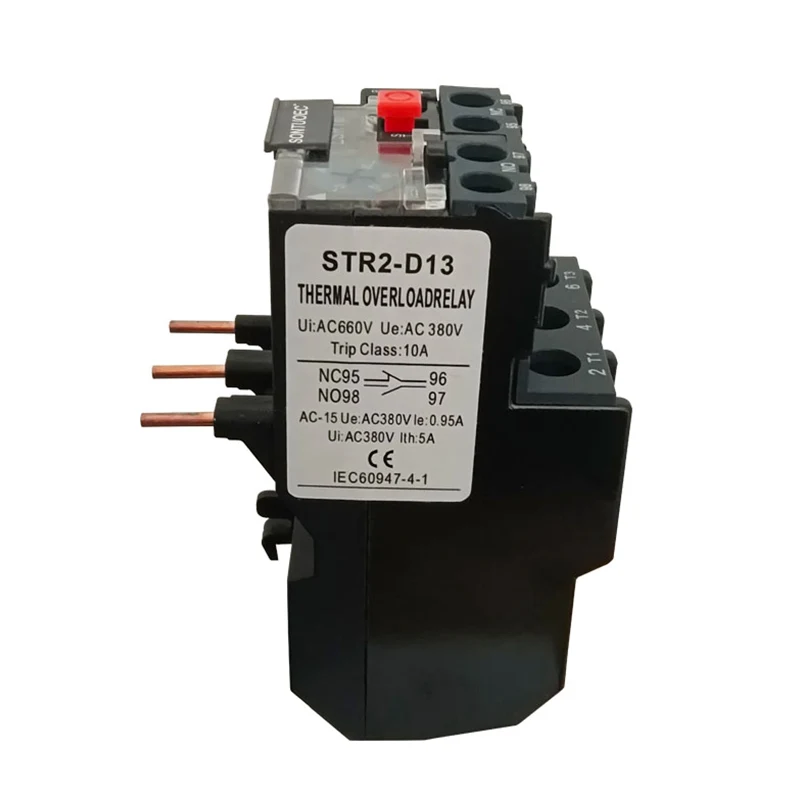

STR2-D13 Thermal Relay

Parametreyên Teknîkî

Parametreyên teknîkî yên sereke yên Str2-D13 Relay Termal Voltaja Rated, Rated Rated, Ragihandin û Rêzkirinên Ragihandî. Di nav wan de, voltaja nirxê bi nirxa voltaja herî bilind re vedibêje ku relay terma ya str2-D13 dikare normal bixebite, bi gelemperî 220V, 380V, 600V, hwd.; Nirxa niha ya heyî bi riya Relaya Thermal ya Str2-D13 re vedibêje; Frekansa Nirxandî bi gelemperî li gorî 45-62hz tête çêkirin; Rêjeya niha ya nirxê têkiliya di navbera çalakiya dema çalakiyê ya relaxê ya str2-D13 de û qada niha ya berbiçav a berbiçav di bin şertê diyarkirî de ye.

Taybetmendiyên xebitandinê

Taybetmendiyên xebitandinê yên str2-D13 relay bi piranî li ser elementa xweya xweya hundurîn û germkirinê ve girêdayî ye. Dema ku motor hildiweşe, di berfirehbûna bayê de, û ya heyî di elementa relaxê ya tîrêjê de jî zêde dibe, dibe sedema ku li ser germahiyek mezintir bibe û bi vî rengî rûkeniya girêdanê di nav tevgerê de bixe û dorpêç bike. Piştî ku relaxê germî ya STR2-D13 hate çalak kirin, Bimetal berî ku ew dikare were resen kirin serdemek sarbûnê hewce dike.

Role û serîlêdanê

Str2-D13 Relays Thermal bi piranî ji bo parastina motorsên elektrîkê li dijî xeletiyên wekî zêdebûna hilberînan, qonaxa phase û supayên hêza sê-qonaxê yên bêhevseng. Di Circuits Motor de, dema ku di têkiliyê de bi veberhênerên bi parastina kurtefîlm re bi parastina kurtefîlm re tê bikar anîn, gelek caran bandorker e. Digel vê yekê, relayên germî yên str2-D13 jî dikarin ji bo parastina parastina alavên elektrîkî an jî karên elektrîkê werin bikar anîn.

Pêşniyarên ji bo hilbijartinê û karanîna

Dema hilbijartina relaysên germî yên str2-D13 divê li gorî nirxandina moşenên heyî, hawîrdora xebatê û faktorên din were saz kirin.

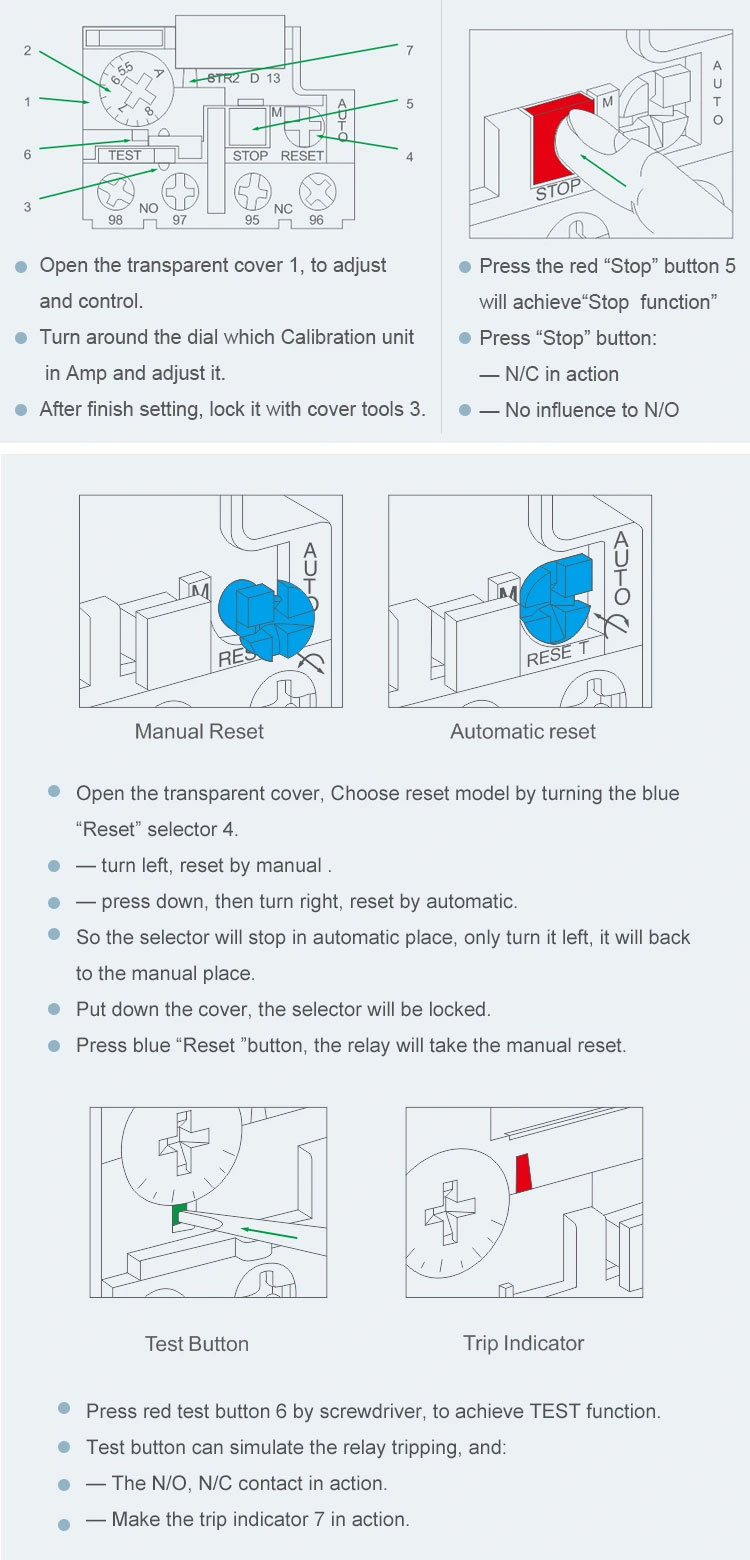

Di dema karanîna de, rewşa xebatê ya relakê germê ya str2-D13 bi rêkûpêk were kontrol kirin da ku hûn otomatîk dîsa bi hêsanî ji destpêkirina motorê bisekinin, divê relakê germê ya str2-D13 ji nû ve were şandin.
