Str2-D33 Germbûna Germaleyê Relay

Str2-D33 Relays Relays Relays li ser prensîbê bandora germî ya heyî ya elektrîkê dixebite. Dema ku motorek zêde zêde ye, zêdebûna wê ya heyî, dibe sedema elementa germkirinê ya di hundurê gerdûna germê de ji bo germbûnê. Vê germê ji Bimetal re tê veguheztin, ku ji du metalên bi hevahengiyên cûda yên berfirehbûna germî ve hatî çêkirin, ji ber vê yekê gava germ dibe. Dema ku bendav digihîje cihekî mekanîkî, bi gelemperî pêwendiyek, ku bi gelemperî têkiliyek, ku hêza peydakirina hêzê vedike, bi vî rengî ew ji zirarê diparêze.

Lêpirsînê bişînin

Danasîna hilberê

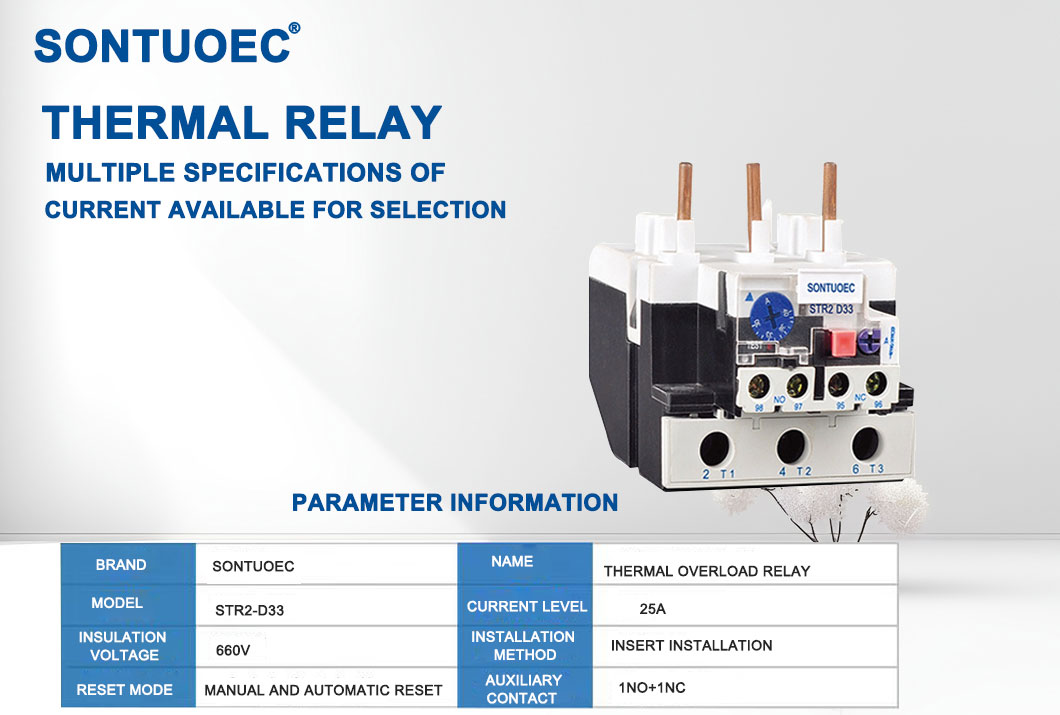

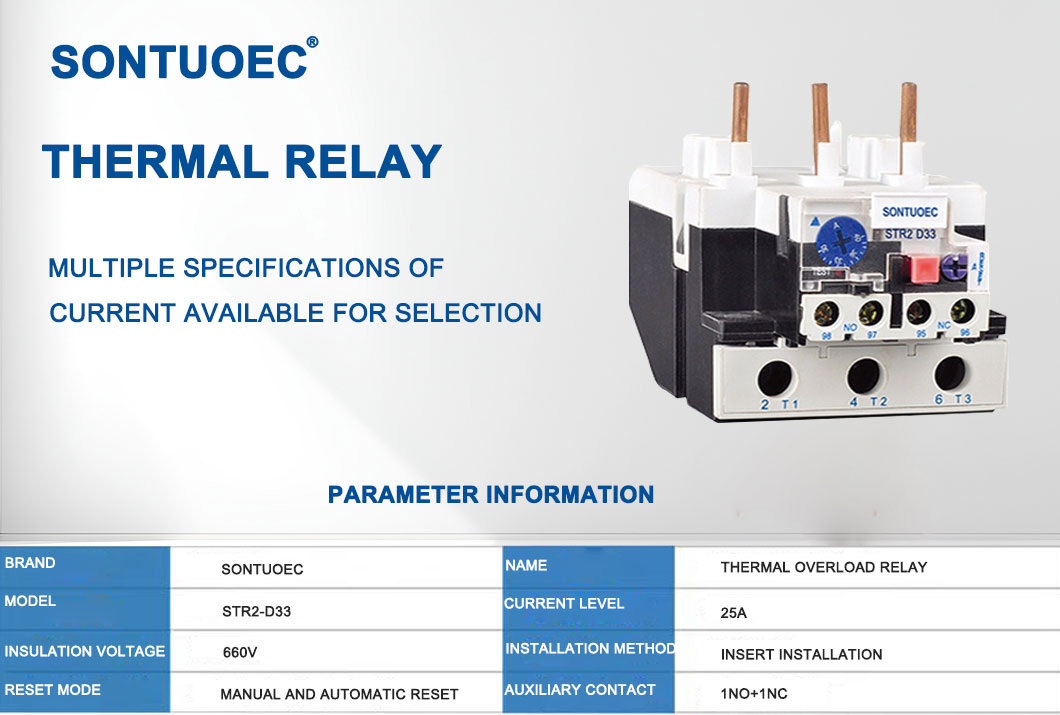

Taybetmendiyên:

Mal Nav	THERMAL OVERAWEL RELAY
Cins	ST2-D33
Mal	Pêkhateyên plastîk, elektronîkî
Thermal Têkelî	1no + 1nc
Thermal Relayrated niha	23a-93a	Pls niha nihêrîn dirêjahî

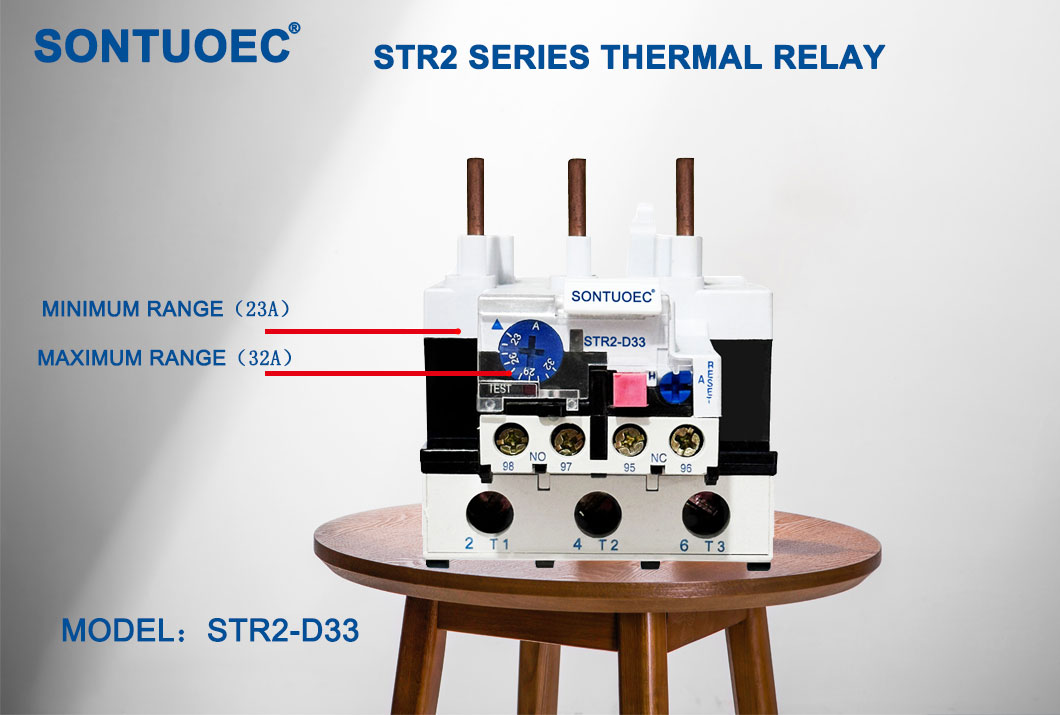

Str2-93	Rêjeya mîhengê ya range (a) ya birêkûpêk	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Pircarînî	660v
Çîna tripping	50 / 60Hz
Reng	Wekî ku wêne destnîşan kirin

Parzûnên teknîkî yên sereke

Cins	Rated niha	NA.	Range Range (A)	Ji bo têkilî
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 4 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Karên sereke

Parastina Overload: Gava ku bargirê motorê ji nirxa wê ya nirxê derbas dibe, relayiya germê ya germê dê peydakirina hêzê ji bo pêşîgirtina motorê ji serûbin û zirarê bigire.

Parastina zêde overheat: Ger motor ji ber hin sedeman (e.G. germahiya bilind an belavbûna giran a giran), relaxê germê ya giran jî dê hêza hêza hêzê qut bike.

Fonksiyonên Nîşaneyê: Pir relaksên germî fonksiyonek nîşan dide, ku dema ku motor zêde barkirin an jî zêde dibe, di wextê de tê dîtin û guheztin.

Dema ku motora elektrîkê, ji bo parvekirina qonaxa elektrîkê, ji bo parastina qonaxa elektrîkê, ku motora elektrîkê ya ku biparêze, ew ji bo parastina qonaxa elektrîkê ya 460 v, ku motora elektrîkê ya bi navgîniya xwe ve tête bikar anîn, di nav nodî de mekanîzmaya germê ya ku di nav nodî de ye, hilberên herî pêşkeftî li cîhanê ye 60947-1.

Senaryoyên serîlêdanê

Relaysên barkirina germî bi berfirehî di cûrbecûr jîngehên pîşesazî û bazirganî de, nemaze di alavên ku hewceyê motorên motorên elektrîkê hene de têne bikar anîn. Mînakî, ew di pompeyan, fans, peywiran, û cûrbecûr amûrên mekanîkî de têne bikar anîn da ku amûrek bi ewlehî di bûyera overload an overheating de bi ewlehî werin sekinandin.

Hilbijartin û sazkirin

Dema hilbijartina relayek germî ya gerîdok, faktorên wekî dengdana hêza motorê, jîngehê xebitandinê, û taybetmendiyên barkirinê hewce ne ku bêne hesibandin. Her weha pêdivî ye ku pê ewle bibe ku relationa relationa gerdûnî ya relay ya relationê ya rated ya motorê li hev dike û taybetmendiyên parastinê yên berbiçav e.

Dema ku hûn relaxek gerîdokek germî saz bikin, hûn hewce ne ku rêwerzên hilberîner bişopînin û pê ewle bibin ku ew bi baldarî li ser hêza motorê û kontrola kontrolê ve girêdayî ye. Digel vê yekê, pêdivî ye ku relaysên barkêşiya germî bi rêkûpêk were kontrolkirin û domandin da ku hûn operasyon û jiyanek dirêjtirîn jiyan bikin.

STR2-D33 Thermal Overload Relay
