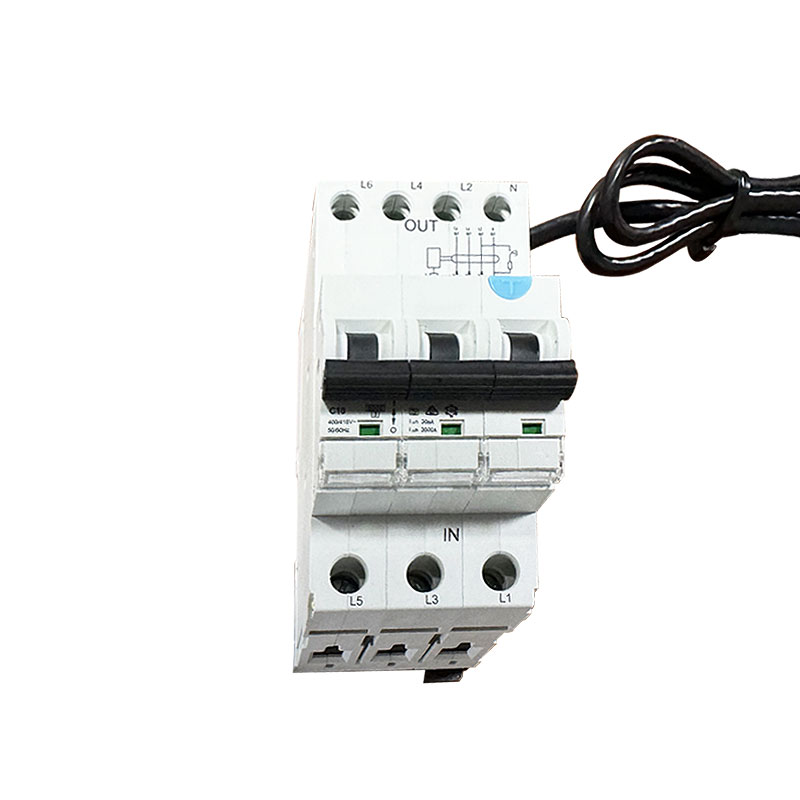

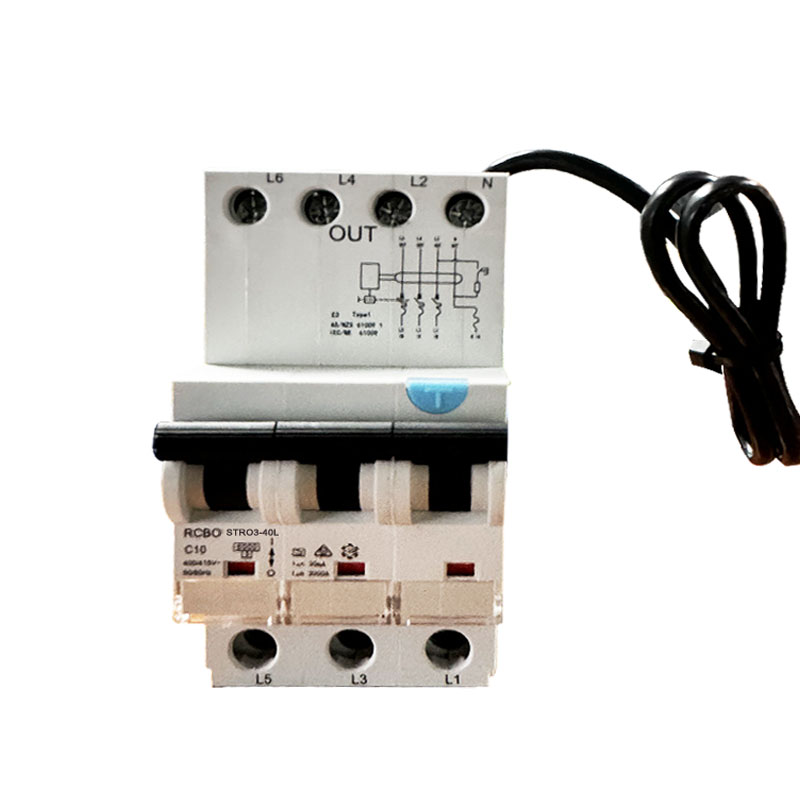

Circuit Breaker 6ka 3p+N a (AC) Tîpa RCBO bi Kabloyê

SONTUOEC yek ji dabînker/hilberînerên çînî ye ku pispor e di hilberîna cûrbecûr alavên piçûk ên elektrîkê de 6ka 3P+N Circuit Breakage Leakage Circuit Breaker a (AC) Tîpa RCBO bi Kabloyê bi giranî di AC 50Hz (60Hz), voltaja binavkirî 110/220V/240V, nizm, voltaja 110/220V/240V, kêm e. sîstema belavkirina termînalê voltaja. RCBO STRO3-40L bi fonksiyona MCB + RCD re wekhev e; Ew ji bo parastina şoka elektrîkê û parastina pêwendiya nerasterast a mirovî, parastina alavên elektrîkê dema ku laşê mirov bi elektrîkê an lehiya tora elektrîkê digihîje nirxa diyarkirî, û parastina bargiraniyê û kurteya kurt tê bikar anîn.

Cins:STRO3-40L

Lêpirsînê bişînin

Danasîna hilberê

Daneyên teknîkî:

Sandard

IEC/EN61009-1

Taybetmendiyên elektrîkê

Tîp(pêl şiklê rijandina erdê tê hîs kirin)

Elektro-magnetîk type

Rêjeya niha li In

A, AC

Poles

(1P+N)

voltaja binavkirî

110/220,120V

Rêjeya Niha:

6,10,16,20,25,32,40A

hesasiyeta nirxkirî I△n

0.01,0.03,0.1

Insulasyona voltaja Ui

500

Rated çêkirina bermayî û

500

kapasîteya şikandina I△m

Hêza dorhêla kurt I△c

6000

sîgorteya SCPD

6000, 10000A

BitmapBitmapBitmapBitmap

Frequency rated

50/60

Dereceya qirêjiyê

Taybetmendiyên mekanîkî

Electrical jiyan

4000

Jiyana mekanîkî

4000

Dereceya parastinê

IP20

Germahiya hawirdorê

ºC

-5~+40 (Serlêdana taybetî ji kerema xwe binihêrin serrastkirina tezmînata germahiyê)

(bi navînî rojane ≤35ºC)

Germahiya hilanînê

ºC

-25~+70

Lêkirinî

Terminal cureyê girêdanê

Cable / U-type busbar / otobusa pin-type

Mezinahiya termînalê jorîn / jêrîn ji bo kabloyê

mm²

AWG

18-5

Mezinahiya termînalê jorîn / jêrîn ji bo busbar

mm²

AWG

18-5

Tightening torque

N^*m

In-lbs

Mounting

Li ser Rêya DIN EN 60715 (35mm) bi navgîniya cîhaza klûbek bilez

Têkêlî

Ji jor û binî

Taybetmendî û fonksiyonên sereke

Parastina heyama bermayî: Dema ku herikîna bermayî (ango, herikîna leaksiyonê) di çerçoveyê de digihîje nirxek pêşwext, RCBO dikare zû tevbigere da ku çerxê qut bike, bi vî rengî pêşî li qezayên elektrîkê û şewatên elektrîkê digire.

Parastina zêdebarkirinê: Dema ku tîrêjê di çerçoveyê de ji nihaya binavkirî ya RCBO derbas dibe, ew dikare di heyamek diyarkirî de dorpêçê qut bike, bi vî rengî pêşî li zirara dorhêlê an qezayên agir ên ku ji ber bargiraniyê têne çêkirin digire.

Parastina dorhêla kurt: Dema ku dorpêkek di çerçoveyê de çêdibe, RCBO dikare zû tevbigere da ku tîrêja kurt-kurtê qut bike û ewlehiya çerx û amûran biparêze.

Taybetmendiyên berdana tîpa B: Wekî ku li jor hatî behs kirin, RCBO-yên tîpa B bi taybetî ji bo barkirinên ku ji bargiraniyên tavilê ne hesas in, lê ji zêdebariyên demdirêj re hesas in.

Senaryoyên Serîlêdanê

6ka 3p+N Çêkera Leakage Circuit Breaker a (AC) Tîpa RCBO ya bi Kabloyê bi berfirehî li cîhên ku cîhêreng fonksiyonên parastina çemberê hewce ne têne bikar anîn, nemaze ew çerxên ku ji bo taybetmendiyên zêde barkirinê barên bi hewcedariyên taybetî bikar tînin. Mînak:

Avahiyên niştecîh û bazirganî: ji bo parastina çerxên ronahiyê, şebekeyên soketê, hwd têne bikar anîn da ku ewlehiya kesane û ewlehiya amûrê peyda bikin.

Cihên pîşesazî: ji bo parastina alavên pîşesaziyê yên cihêreng, wek germkerên berxwedanê, lampayên şilandinê, hwd., Ji bo pêşîgirtina zirara amûrê an qezayên agir ên ku ji ber bargiraniyê an lehiyê çêdibin.

Çandinî û baxçevanî: ji bo parastina alavên çandiniyê yên wekî seraxane, pergalên avdanê û hwd, ji bo misogerkirina xebata normal a amûran û ewlehiya karmendan tê bikar anîn.

Tedbîr û Maintenance

Hilbijartina rast a herika binavkirî: Dema ku 6ka 3p+N Veqetandina Circuita Leakage a (AC) Tîpa RCBO ya bi Kabloyê hilbijêrin, divê nirxa niha ya binavkirî ya guncav li ser bingeha herika binavkirî û taybetmendiyên barkirinê were hilbijartin.

Kontrolkirin û Lênihêrîna Perîyodîk: Bi demkî RCBO-yê kontrol bikin û biparêzin da ku pê ewle bin ku ew pêbawer tevdigere, bi ewlehî têlkirî ye û ji zirarê an jî korozyonê bêpar e.

Ji operasyona derewîn dûr bixin: Dema ku saz kirin û bikar tînin, divê baldar were girtin ku RCBO li hawîrdorek ku ji destwerdanê re têkildar e saz neke da ku pêşî li xebata wê ya derewîn bigire.

Desthilatdariya biwext a xeletiyan: Dema ku RCBO têk diçe an kar dike, divê sedem were nas kirin û çareserkirina pirsgirêkê di wextê de were kirin da ku xebata ewledar a çerxê were misoger kirin.
