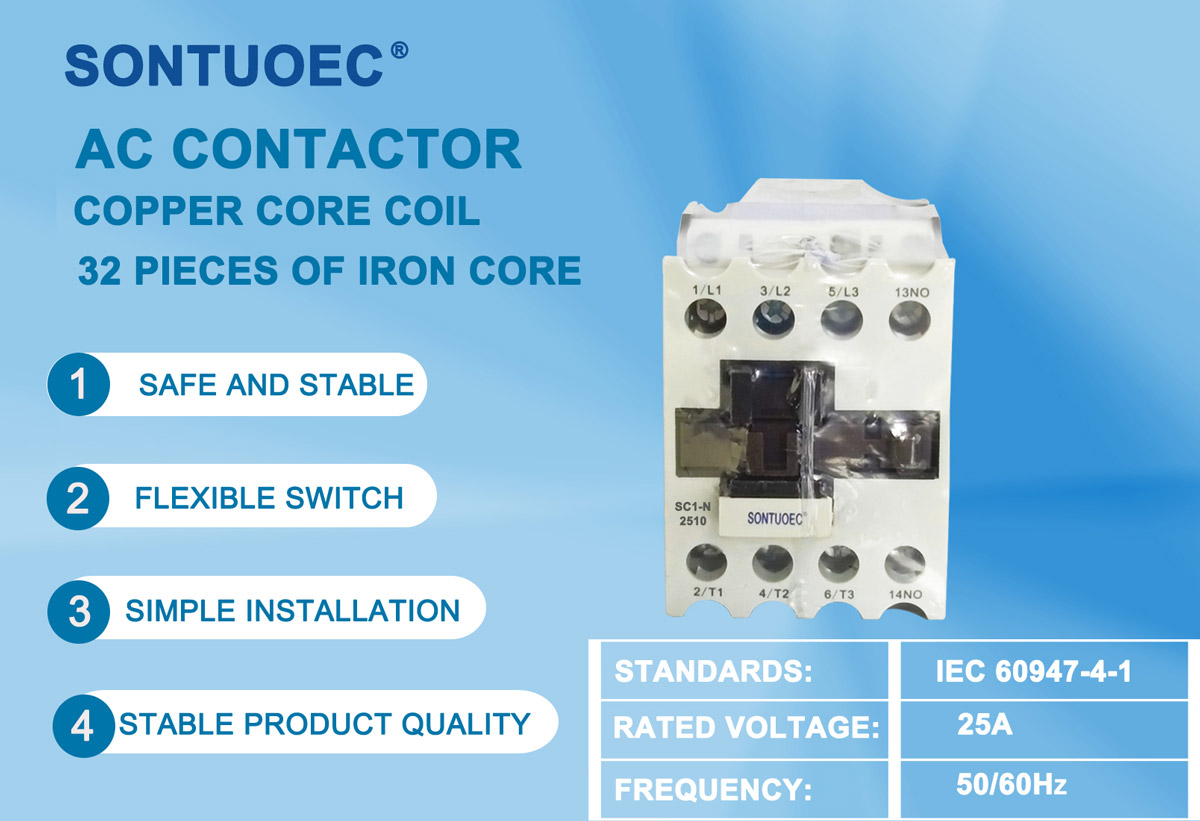

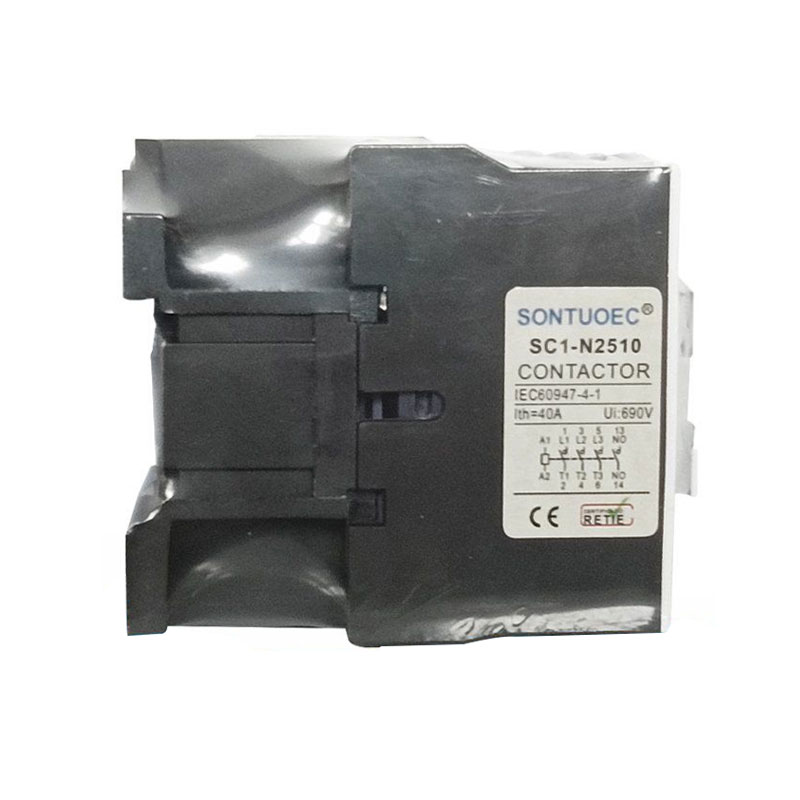

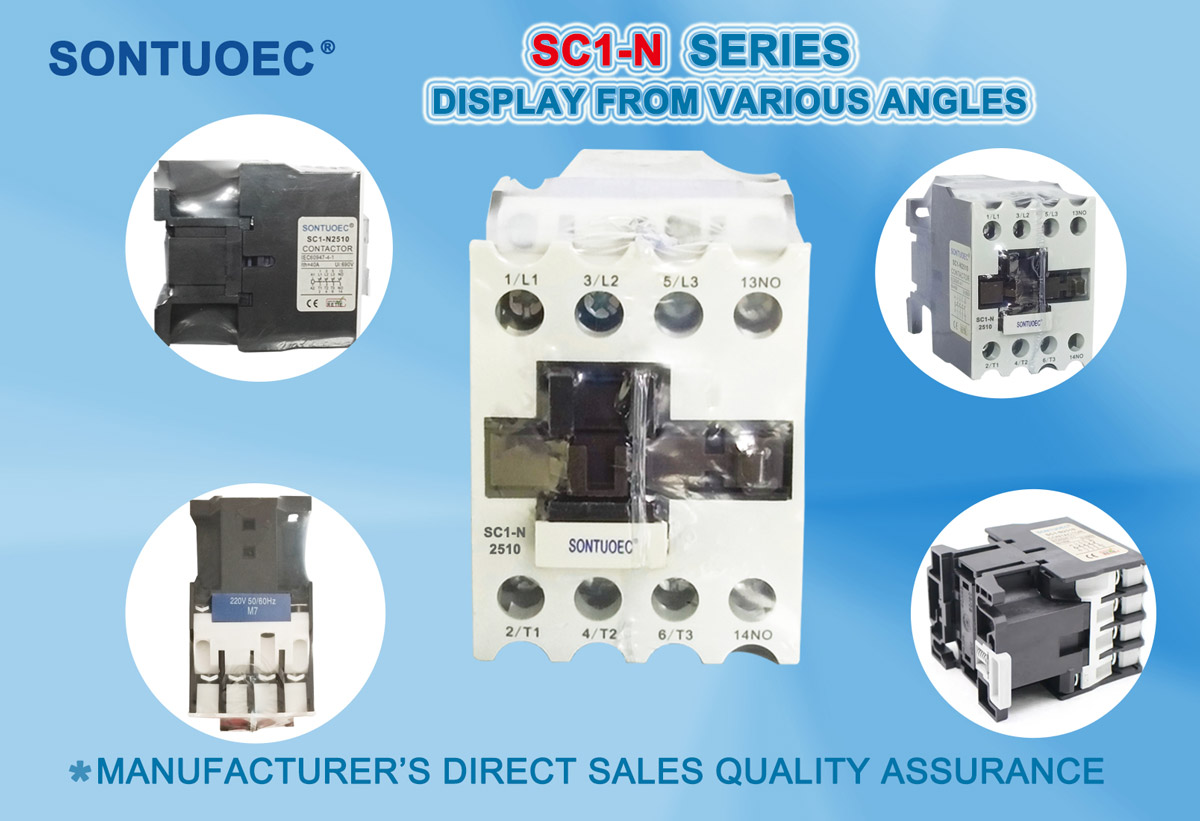

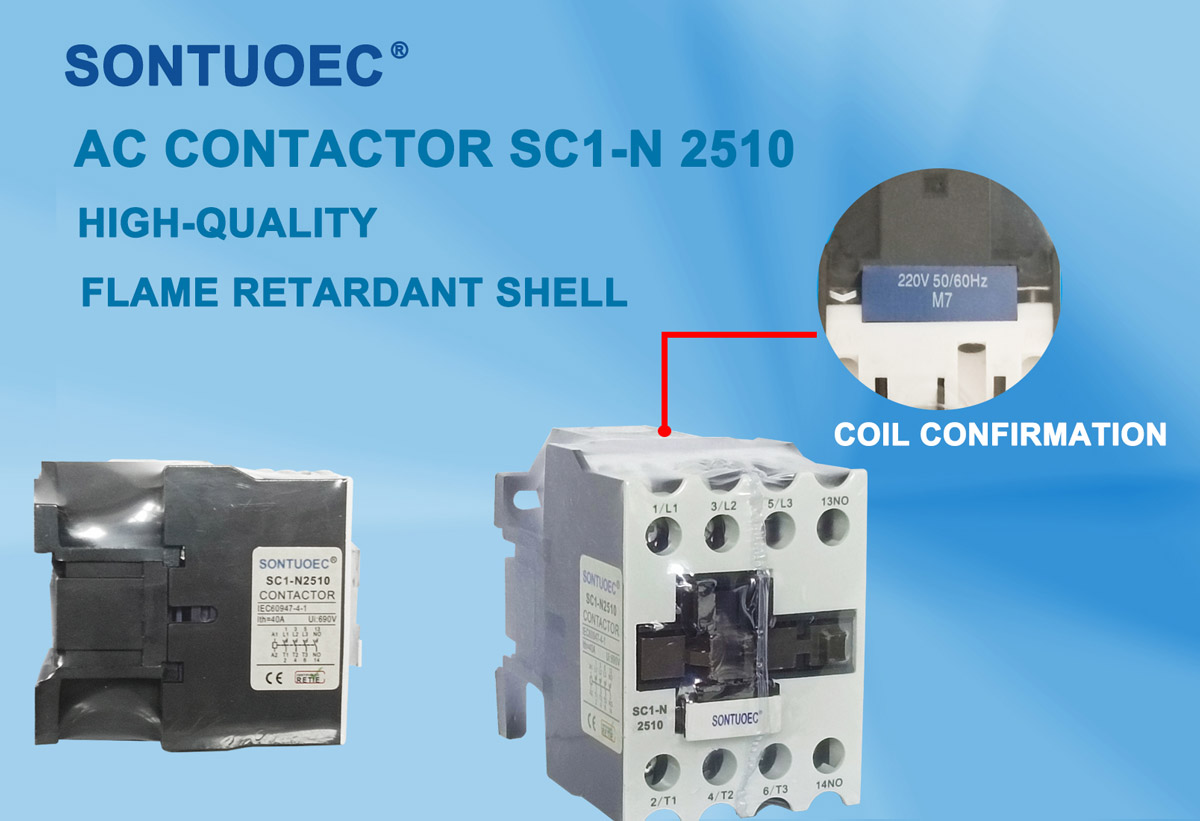

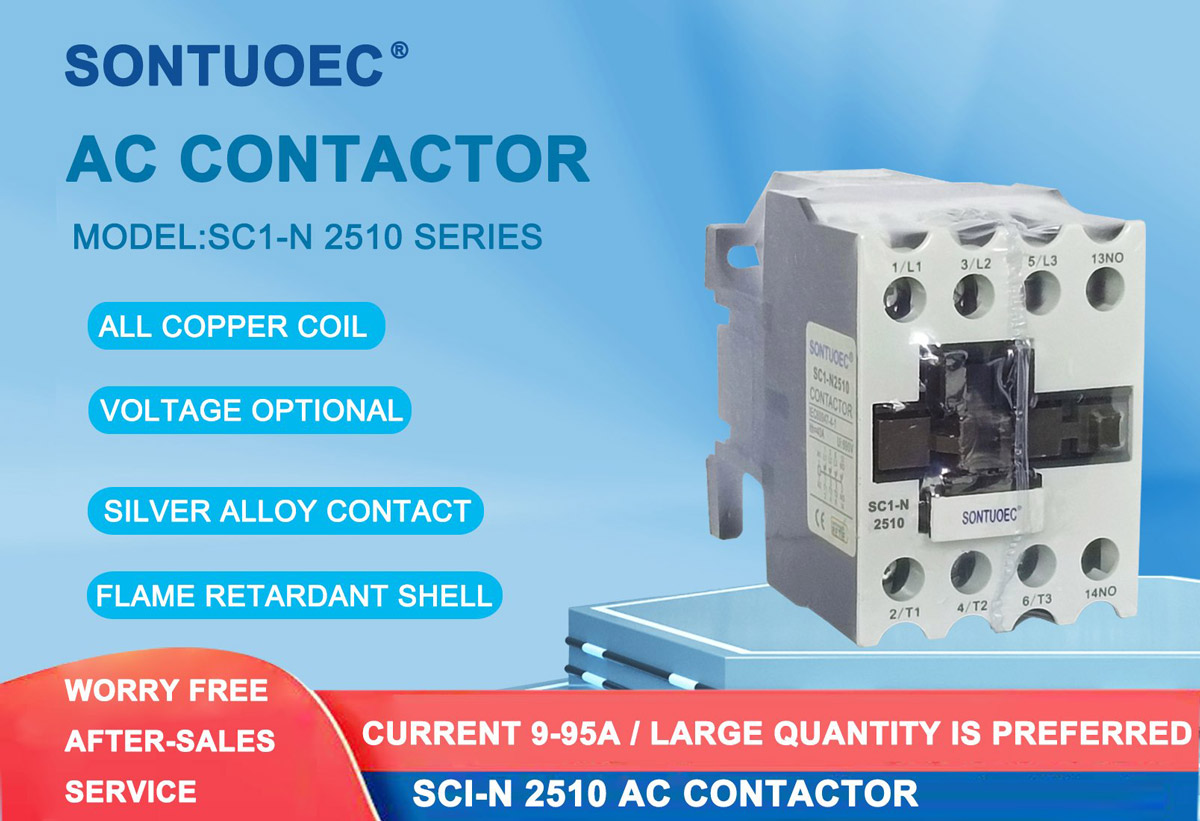

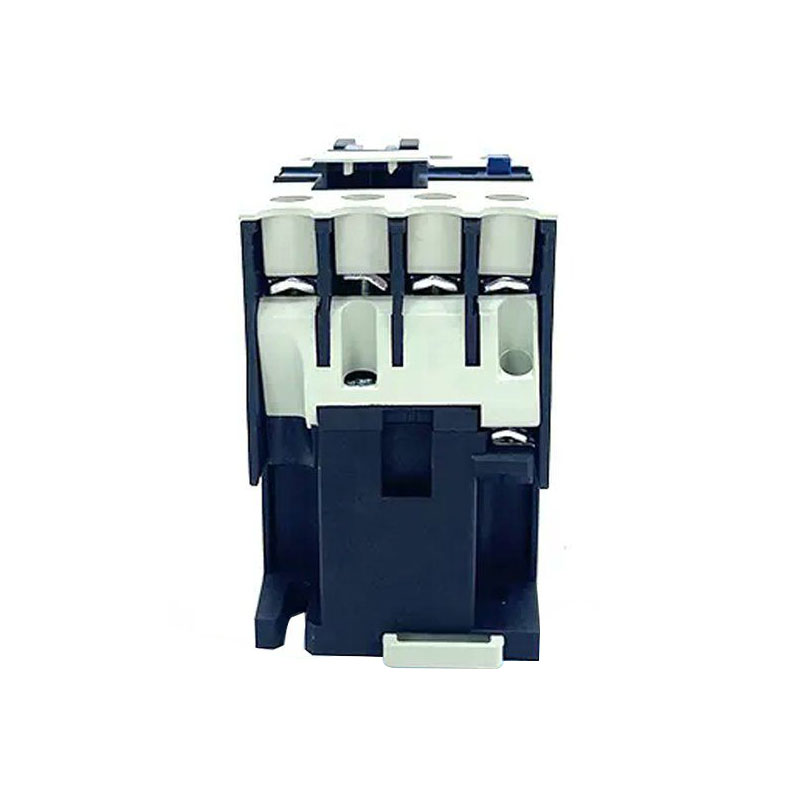

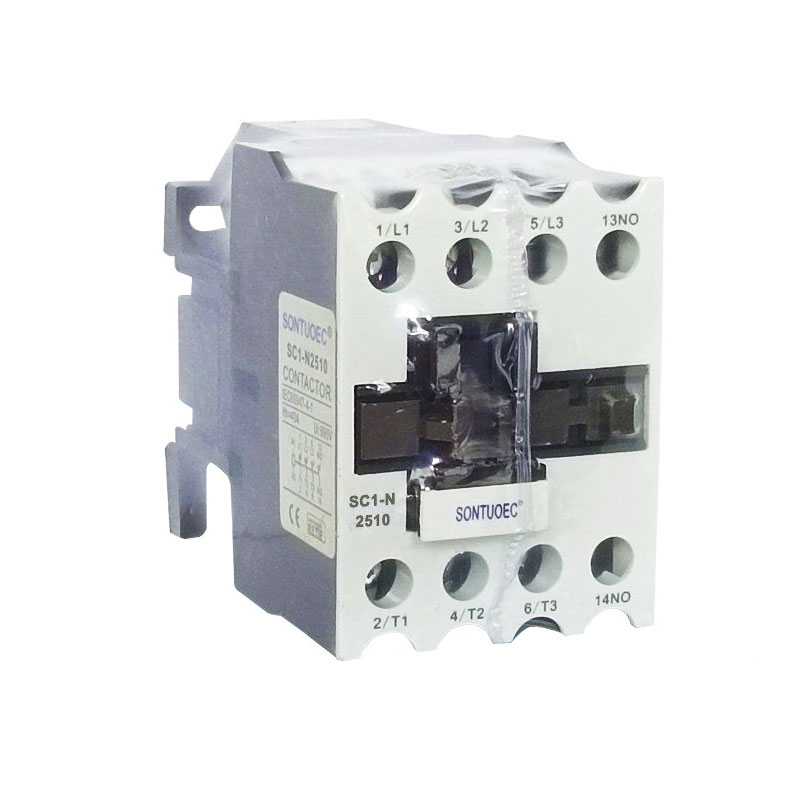

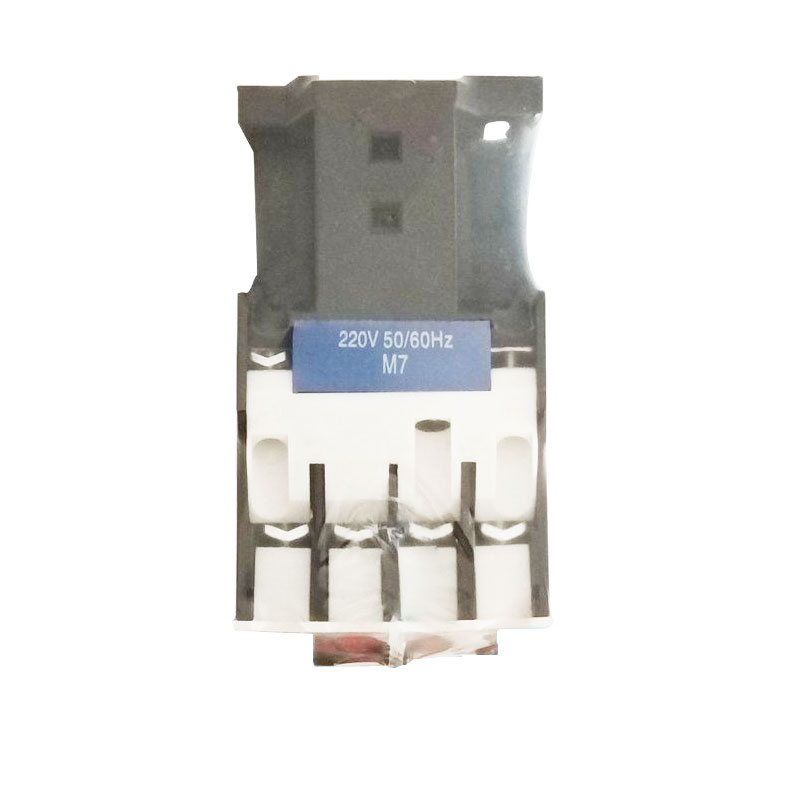

3 Pole AC Contactor

3 Pole AC Contactor têkilîkerek AC ye ku bi sê têkiliyên serbixwe (an polên) ve girêdayî ye, ku her yek ji wan qonaxek pergala hêza sê-qonaxê kontrol dike. Fonksiyona wê ya sereke ew e ku ji dûr ve kontrolkirina destpêkirin, sekinandin û paşvexistina motorên sê qonax an bargiraniyên din ên sê-qonaxê ye. Bi kontrolkirina ser û vekirina van sê têkiliyan, ew dikare girêdan û veqetandina çerxa sê-qonaxê nas bike, bi vî rengî rewşa xebatê ya barkirina elektrîkê kontrol dike.

Lêpirsînê bişînin

Danasîna hilberê

Cins	Kapasîteya sqirlel ya 2 qonaxa-								Hêza germkirinê ya binavkirî 1mîn (A)
	Hêza binavkirî (KW)				Rêjeya xebatê ya niha (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur û prensîba xebatê

Awayî:

Pergala elektromagnetîk: pêkhateyên wekî kulm, kor, hwd., ku ji bo hilberandina herikîna magnetîkî têne bikar anîn da ku vebûn û girtina pergala pêwendiyê bimeşîne.

Pergala pêwendiyê: di nav de têkiliya sereke û têkiliya alîkar. Têkiliya sereke ji bo hilgirtina herikîna bilind tê bikar anîn, û pêwendiya alîkar tê bikar anîn da ku veguheztin û berteka nîşanên kontrolê bicîh bîne.

Amûra vemirandina kemerê: Ji bo vemirandina kevana ku dema têkilî qut dibe tê bikar anîn da ku têkilî ji zirarê biparêze.

Shell: ji bo parastina pêkhateyên hundurîn ji hawîrdora derve tê bikar anîn.

Prensîba Xebatê:

Dema ku kulîlk enerjî dibe, navika hesin magnetîzmê çêdike û pergala pêwendiyê balê dikişîne ku girtî bibe, ku dora sê-qonaxê vedike.

Dema ku kulîlk bê enerjiyê dibe, navika hesin magnetîzma xwe winda dike û pergala têkiliyê di bin çalakiya biharê de ji hev vediqete da ku çerxa sê-qonaxê qut bike.

Ya sêyemîn, serîlêdan û hilbijartin

Serlêdan:

3 Pole AC Contactor bi berfirehî di otomasyona pîşesaziyê, pergala hêzê û otomasyona avahiyê de tê bikar anîn.

Ew dikare ji bo kontrolkirina operasyonên wekî destpêkirin, rawestandin û paşvexistina motorên sê-qonaxê were bikar anîn.

Di heman demê de ew dikare ji bo pêkanîna kontrolkirina dûr û parastina pergala hêzê jî were bikar anîn.

Neqînî:

Dema ku pêwendiyek AC-ya 3 Polê hilbijêrin, divê faktorên wekî voltaja binavkirî, niha ya binavkirî û celebê barkirina pergala hêzê bêne hesibandin.

Rêjeya niha divê ji ya herî zêde ya karûbarê barkirinê mezintir an wekhev be.

Rêjeya voltaja divê li gorî asta voltaja pergala hêzê were veguheztin.
